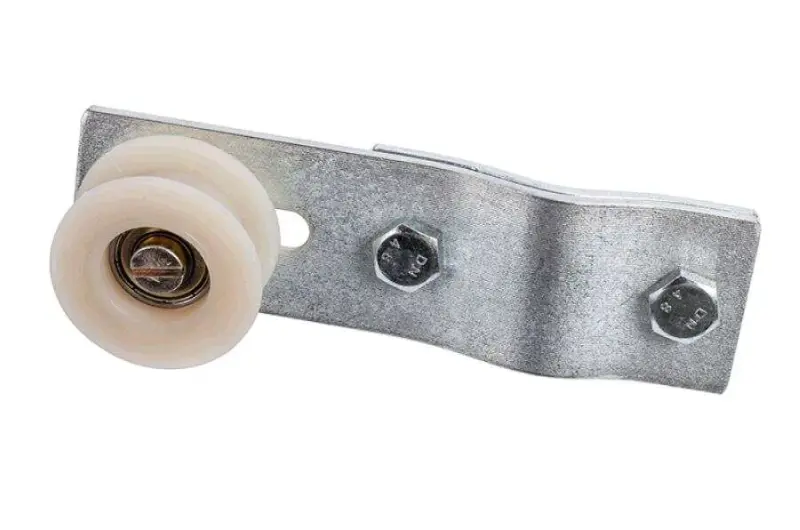

Натягувач ланцюга трансмісії веломотора KL у зборі

Натягувач ланцюга трансмісії веломотора KL у зборі

Роликовий натягувач призначений для ланцюгового привода двотактного веломотора. Він підтримує вільну гілку ланцюга, прибирає зайве провисання та спрямовує її між ведучою і задньою зірочками. Правильно встановлений ролик допомагає ланцюгу рухатися заданою траєкторією без бічного зміщення, ударів об сусідні деталі та регулярного зіскакування із зірочки.

Виконання у зборі поєднує фігурний кронштейн, напрямний ролик із центральною опорою, вісь і кріпильні з’єднання. Кронштейн має поздовжній паз: переміщення ролика вздовж нього дає змогу підібрати положення відносно ланцюга та налаштувати потрібний натяг. Канавка по колу ролика утримує ланки на напрямній поверхні. Вигнута форма кронштейна розрахована на розміщення деталі біля лінії ланцюга веломотора.

Що врахувати під час добору

Позначення KL і належність до трансмісії веломотора не скасовують перевірку посадки. Перед придбанням зіставте деталь зі знятим натягувачем та місцем кріплення на велосипеді. Мають значення форма і вигин кронштейна, розташування кріпильних отворів, довжина регулювального паза, положення осі ролика та відстань від кронштейна до ланцюга. Окремо перевірте, чи можна сумістити середину канавки ролика з площиною ведучої та веденої зірочок.

• Призначення: регулювання провисання та спрямування приводного ланцюга веломотора.
• Тип двигуна: товарна картка відносить деталь до двотактних веломоторів.
• Конструкція: ролик установлений на фігурному кронштейні; передбачено поздовжній паз для зміни його положення.
• Виконання: натягувач постачається як зібрана деталь, а не як окремий ролик.
• Критерії сумісності: конфігурація кріплення, діапазон регулювання, положення ролика та збіг із лінією ланцюга.

Установлення та регулювання

Перед монтажем перевірте стан приводного ланцюга, обох зірочок і штатного місця кріплення. Натягувач не усуває зношення зубців, пошкодження ланок або помітне порушення взаємного положення зірочок. Якщо ланцюг продовжує відхилятися вбік за рівно виставленого ролика, потрібно перевірити встановлення двигуна, задньої зірочки та колеса, а не збільшувати тиск ролика.

Спочатку закріпіть кронштейн без остаточного затягування, після чого виставте ролик в одній площині з ланцюгом. Ланцюг має проходити посередині канавки, не торкаючись бічною частиною кронштейна чи кріплення. Положення ролика в пазу добирають так, щоб прибрати надмірне провисання, але не перетягнути привод. Після регулювання рівномірно затягніть з’єднання та вручну прокрутіть заднє колесо на кілька обертів. Ролик повинен обертатися вільно, а ланцюг — рухатися плавно по всій довжині.

Коли потрібна заміна

Огляд натягувача потрібний у разі появи бічного люфту ролика, заїдання під час обертання, вироблення канавки, деформації кронштейна або послаблення кріплення. Підставою для перевірки також є повторне зіскакування ланцюга, нерівномірний рух і неможливість зберегти налаштування після затягування. Перед подальшим використанням слід визначити причину: несправність може стосуватися як натягувача, так і ланцюга, зірочок чи їхнього взаємного розташування.

Натягувач KL підходить для ремонту ланцюгового привода веломотора, коли потрібно повністю замінити деталь аналогічної конструкції. Точну відповідність визначають за геометрією старого кронштейна, способом його фіксації та доступним діапазоном установлення ролика. Такий добір дає змогу правильно спрямувати ланцюг без перероблення штатної схеми трансмісії.
