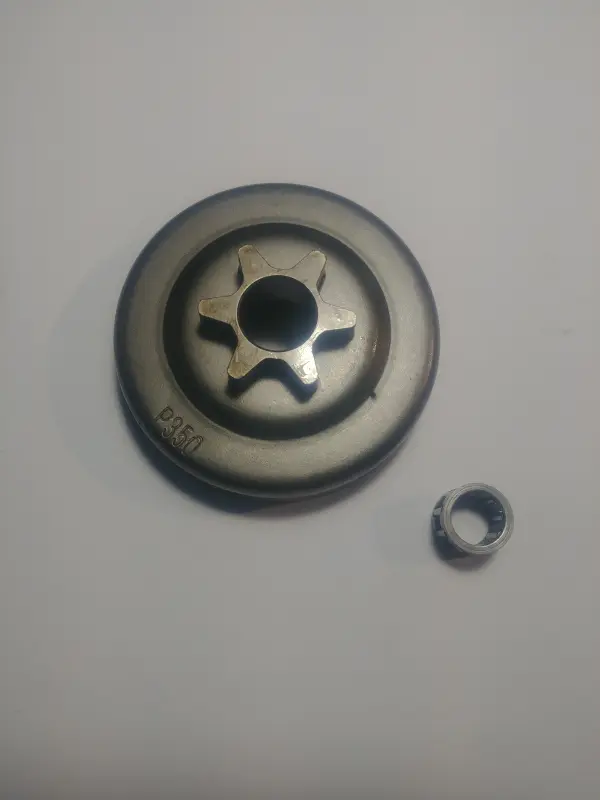

Барабан зчеплення з ведучою зіркою та сепаратором для Partner P350 NOKER KOSA

Барабан зчеплення з ведучою зіркою для Partner P350

Деталь призначена для ремонту приводу ланцюга бензопили Partner P350. Барабан установлюється в зоні зчеплення, приймає обертання після спрацювання муфти та передає його ланцюговій гарнітурі через вбудовану ведучу зірку. У такому виконанні чашка барабана і зірка становлять одну деталь: під час обертання зубці взаємодіють із ведучими ланками ланцюга та забезпечують його рух уздовж шини.

До комплекту входить сепаратор — підшипник, на якому барабан розташовується відносно вихідної ділянки вала. Він підтримує вільне обертання барабана у передбачених режимах роботи механізму. У переліку деталей Partner P350 XT Chrome барабан зчеплення також зазначений як складальна одиниця з підшипником, що підтверджує призначення цієї пари в конструкції пили. Під час обслуговування потрібно оцінювати стан обох частин: установлювати новий барабан на пошкоджений, забруднений або заклинений сепаратор не варто.

Коли потрібна заміна

Барабан і ведуча зірка працюють під навантаженням під час кожного розгону ланцюга, тому стан зубців і посадки впливає на передавання обертання. Підставою для перевірки є виразні канавки на зубцях, відколи, деформація чашки, помітне биття, надмірний люфт або заїдання сепаратора. Нерівномірно зношена зірка може порушувати нормальне зачеплення з ведучими ланками ланцюга. Під час діагностики одночасно оглядають ланцюг, шину, деталі муфти та кріплення: установлення лише однієї нової деталі не усуває несправності суміжних компонентів.

Що звірити перед вибором

• Модель пили: ця позиція заявлена для Partner P350; позначення моделі потрібно перевірити на самій бензопилі.
• Виконання приводу: тут застосована суцільна конструкція з вбудованою зіркою, а не барабан під окремий знімний вінець.
• Параметри зірки: порівняйте крок, кількість зубців і профіль зачеплення зі знятою деталлю та ланцюгом, що використовується.
• Посадкову геометрію: зіставте внутрішній отвір, зовнішній діаметр, висоту чашки й розташування опорних поверхонь.
• Сепаратор: перевірте відповідність його внутрішнього та зовнішнього діаметрів місцю встановлення, а також вільне обертання без заїдання.

Модель Partner P350 трапляється в різних виконаннях, а серед запчастин представлені як суцільні барабани, так і варіанти під знімну зірку. Тому самого збігу назви пили недостатньо: визначальними є конструкція старого барабана, параметри ланцюга та фактичні розміри посадки. Не слід вибирати деталь лише за загальною схожістю з барабанами для інших моделей Partner.

Установлення та обслуговування

Перед розбиранням пилу повністю зупиняють і унеможливлюють випадковий запуск. Для доступу знімають бічну кришку та ланцюгову гарнітуру, попередньо відпустивши гальмо ланцюга відповідно до настанови бензопили. Після демонтажу старого барабана очищають посадкову зону, оглядають вал, муфту, шайбу, фіксувальні деталі та гальмівну стрічку. Новий сепаратор установлюють без перекосу; барабан має вільно сідати на своє місце, рівномірно обертатися й не торкатися нерухомих деталей.

Після складання перевіряють правильність розташування шайб і фіксатора, вільний хід барабана, встановлення ланцюга на зубці зірки та регулювання натягу. Ланцюг повинен рухатися вздовж шини без заклинювання, а після ввімкнення гальма привод має надійно блокуватися. Настанови з обслуговування пил із подібною конструкцією передбачають регулярне змащування голчастого підшипника барабана. Якщо під час розбирання виявлено пошкодження вала, муфти або гальмівного механізму, монтаж доцільно доручити фахівцеві.

Барабан NOKER KOSA підходить для планового відновлення приводу Partner P350, коли потрібна суцільна чашка з вбудованою ведучою зіркою та окремим сепаратором. Точне звіряння виконання до монтажу допомагає забезпечити правильне зачеплення ланцюга й уникнути повторного розбирання бензопили.
