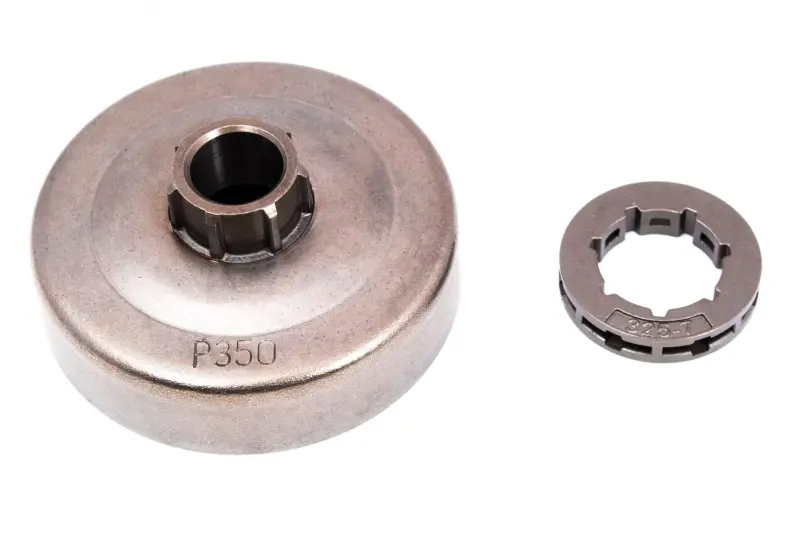

Барабан зчеплення зі знімним вінцем і сепаратором Partner P350/P351 NOKER

Барабан зчеплення Partner P350/P351 зі знімним вінцем

Комплект призначений для ремонту приводу ланцюга бензопил Partner P350 і P351. Барабан приймає обертання від механізму зчеплення, а встановлений на ньому ведучий вінець передає його пиляльному ланцюгу. Від стану цих деталей залежать рівномірність руху ланцюга по шині та коректне передавання обертів під час роботи пилки.

Конструкція розрахована на використання окремого знімного вінця. На відміну від виконання, у якому ведуча зірочка утворює з барабаном одну нерозбірну деталь, цей варіант дає змогу обслуговувати привод раціональніше: після зношення зубців можна окремо замінити відповідний вінець, якщо сам барабан і його посадкові поверхні залишилися справними. Разом із барабаном передбачені ведучий вінець і сепаратор, тому комплект підходить для планового ремонту приводу відповідного виконання.

Призначення деталей комплекту

• Барабан зчеплення взаємодіє зі зчепленням і слугує основою для встановлення ведучого вінця.
• Знімний вінець входить у зачеплення з ведучими ланками ланцюга та спрямовує його рух по пиляльній шині.
• Сепаратор установлюється в посадковій частині барабана та бере участь у його обертанні на валу.

Комплект добирають для Partner P350 і P351, проте самої назви моделі недостатньо для безпомилкового вибору. У пилок однієї марки трапляються різні варіанти приводу та ланцюгової гарнітури. Перед замовленням потрібно зняти кришку зчеплення й зіставити нову деталь зі старою за формою барабана, діаметром і глибиною чаші, внутрішньою посадкою, профілем маточини, виконанням знімного вінця та розміром сепаратора. Окремо перевіряють крок установленого ланцюга й кількість ведучих ділянок вінця: ці параметри мають відповідати ланцюгу та шині конкретної пилки.

Коли потрібні перевірка та заміна

Підставою оглянути привод є виражене спрацювання зубців вінця, помітні канавки від ведучих ланок ланцюга, люфт барабана, пошкодження посадкової частини, сторонній шум або ривки ланцюга. Такі ознаки не завжди пов’язані лише з однією деталлю, тому одночасно оцінюють стан зчеплення, ланцюга, шини, сепаратора та гальмівної стрічки. Установлення нового вінця на сильно зношений барабан або нового ланцюга на пошкоджений привод не усуває причини неправильної роботи й може прискорити спрацювання суміжних деталей.

Під час добору важливо не ототожнювати моделі Partner P350/P351 із серіями, що мають додаткові літери в позначенні. Подібна назва корпусу пилки не підтверджує однакову посадку барабана. Надійний орієнтир — повне позначення інструмента та безпосереднє порівняння демонтованого комплекту за всіма приєднувальними розмірами й профілями. Вінець також має встановлюватися на маточину без перекосу та відповідати ведучим ланкам застосованого ланцюга.

Установлення та обслуговування

Для заміни знімають бічну кришку, шину й ланцюг, після чого демонтують деталі приводу в порядку, передбаченому будовою конкретної пилки. Роботи зі зчепленням можуть потребувати спеціального інструмента та правильного фіксування двигуна, тому без відповідного досвіду встановлення варто доручити майстру. Перед складанням очищають посадкову зону, перевіряють зчеплення та гальмівну стрічку, а також стан вала. Сепаратор установлюють без перекосу та змащують способом, зазначеним у настанові до бензопили.

Після складання вінець має правильно розташовуватися на маточині, а ланцюг — збігатися з ним за кроком і вільно проходити по шині за нормального натягу. Комплект NOKER зручний для відновлення приводу Partner P350/P351 зі знімним вінцем і дає змогу надалі обслуговувати зношувану зірочку окремо від справного барабана.
