Вал приводу маслонасоса KOSA для Partner P350

Вал приводу маслонасоса KOSA для Partner P350

Деталь призначена для ремонту механізму мащення бензопили Partner P350. Вал передає рух масляному насосу, завдяки чому мастило надходить до напрямної шини та пиляльного ланцюга під час роботи інструмента. Це окрема приводна деталь, а не масляний насос у зборі: її обирають у разі зношення або пошкодження приводу, коли сам насос і масляні канали залишаються придатними до подальшої експлуатації.

Призначення в системі мащення

Для нормального подавання мастила насос має отримувати механічний рух від приводу бензопили. Вал із профільованою ділянкою бере участь у цій передачі та забезпечує роботу насосного механізму. Якщо профіль зношений, посадка порушена або вал пошкоджений, насос може перестати отримувати привод навіть за справного корпуса. Унаслідок цього кількість мастила на шині зменшується або його подавання припиняється. Продовжувати пиляння за такої несправності не варто: спочатку потрібно перевірити привод, насос, маслозабірник, канали в корпусі та отвір на шині.

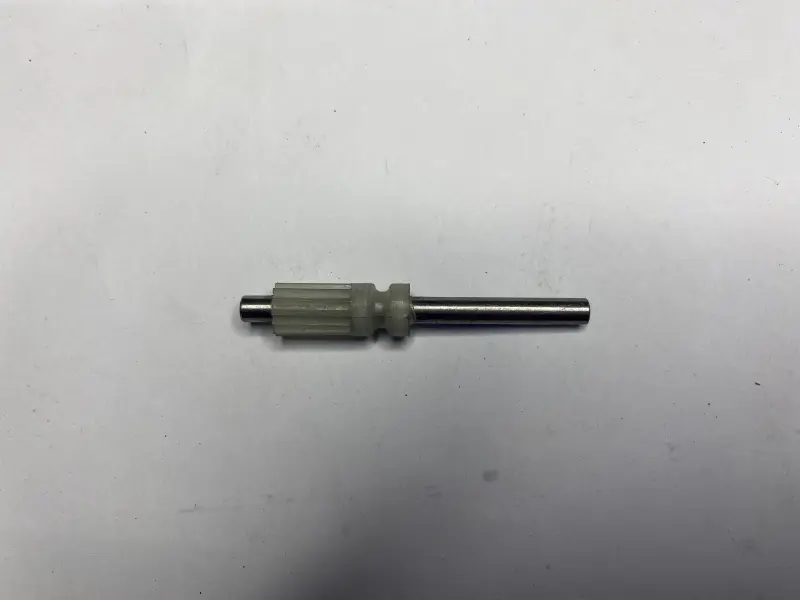

Конструкція деталі містить видовжений металевий вал і світлу профільовану ділянку з поздовжніми виступами. На валу також передбачені перехідні та упорні зони, що визначають його положення в механізмі. Під час добору має значення вся геометрія виробу: загальна довжина, діаметри металевих ділянок, довжина й профіль приводної частини, розташування буртиків і форма обох кінців.

Як правильно дібрати деталь

Привод заявлений для бензопили Partner P350, проте в межах однієї модельної лінійки можуть траплятися різні виконання механізмів. Перед замовленням уточніть повне позначення пилки та зіставте нову деталь зі знятим валом. Самого збігу назви P350 недостатньо, якщо інструмент раніше ремонтували або в ньому вже встановлений насос іншого виконання.

• Модель бензопили: базову сумісність зазначено для Partner P350.
• Тип запчастини: вал приводу маслонасоса, а не насосний комплект і не маслозабірний шланг.
• Форма приводу: порівняйте профіль, кількість і розташування виступів, буртики та посадкові зони.
• Габарити: зіставте загальну довжину, діаметри й відстані між характерними переходами зі старою деталлю.
• Сполучені деталі: перевірте посадкове місце насоса та відповідну приводну частину на відсутність вироблення й пошкоджень.

Коли потрібна заміна

Підставою для діагностики є відсутність мастила на пиляльній гарнітурі, помітне зменшення його подавання або повторювані перебої після очищення каналів. Такі ознаки не завжди вказують саме на вал: причиною також можуть бути забруднений маслозабірник, перекритий канал, несправний насос або розбіжність отворів шини й корпуса. Тому перед установленням нової деталі привод оглядають разом з усією системою. На знятому валу перевіряють профіль на пошкодження, відсутність деформації, значного вироблення посадкових ділянок і заклинювання.

Установлення та перевірка після ремонту

Доступ до механізму мащення Partner 350 виконується з боку пиляльної гарнітури та зчеплення. Для розбирання знімають бічну кришку, ланцюг і шину; подальші операції зі зчепленням потребують відповідного інструмента та врахування напрямку різьби. До монтажу очистьте посадкову зону від тирси й масляних відкладень, перевірте вільний стан каналів і переконайтеся, що новий вал займає таке саме положення, як знята деталь. Профільовані ділянки мають входити в зачеплення без перекосу та примусового підточування.

Після складання заповніть бачок відповідним мастилом для ланцюга та перевірте його надходження до шини до тривалої роботи під навантаженням. Якщо подавання не відновилося, потрібно повторно перевірити насос, масляний фільтр, шланг, канали та правильність складання приводу. Комплексна перевірка допомагає усунути першопричину несправності й не піддавати нову деталь передчасному зношенню.
