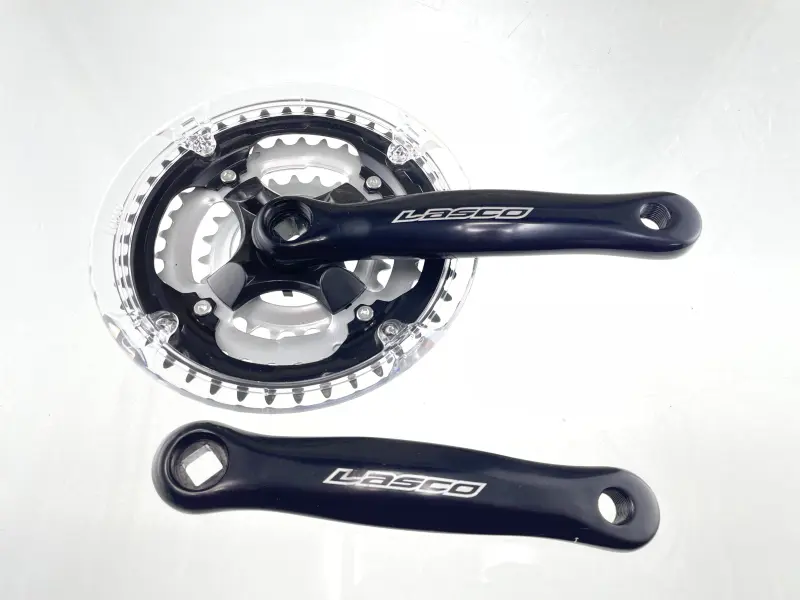

Система шатунів LASCO 3F1542SP 24/34/42T, 170 мм, під квадрат, із захистом

Система шатунів LASCO 3F1542SP 24/34/42T

Потрійна система шатунів призначена для велосипедної трансмісії з трьома передніми зірками. До комплекту входять правий шатун із блоком зірок, окремий лівий шатун і зовнішній захист великої зірки. Посадка під квадрат розрахована на каретковий вал відповідного типу, а довжина обох шатунів становить 170 мм. Таке поєднання параметрів дає змогу замінити систему з аналогічною конфігурацією без переходу на інший спосіб з’єднання з кареткою.

Зірки на 24, 34 і 42 зубці утворюють три діапазони передавальних відношень. Мала зірка 24T використовується для легшого обертання педалей на підйомах і ділянках, де потрібне контрольоване зусилля. Середня 34T зручна як основний діапазон для спокійної їзди зі змінами темпу. Велика 42T дає змогу обрати вищу передачу на рівній дорозі. Перемикання між трьома зірками допомагає пристосувати навантаження до рельєфу та швидкості, якщо велосипед обладнаний сумісним переднім перемикачем.

Конструкція та основні параметри

• Кількість передніх зірок: три.
• Кількість зубців: 24/34/42T.
• Довжина шатунів: 170 мм.
• Посадка на каретковий вал: квадрат.
• Шатуни: алюмінієві, правий і лівий.
• Захист: зовнішнє кільце з боку великої зірки.
• Модель: LASCO 3F1542SP.

Зовнішнє захисне кільце прикриває зовнішню частину зірки 42T із боку правого шатуна. Воно створює додаткову перешкоду між зубцями великої зірки та одягом, а також приймає частину випадкових дотиків під час повсякденного користування велосипедом. Захист не змінює кількість передач і є частиною конструкції системи.

Що перевірити перед вибором

Для правильного підбору насамперед зіставте тип кареткового вала: ця система встановлюється саме на квадрат. Далі перевірте довжину попередніх шатунів, кількість передніх зірок і набір зубців. Розмір 170 мм особливо важливий для прямої заміни, адже інша довжина змінює траєкторію руху педалей і положення ніг. Конфігурація 24/34/42T має відповідати можливостям переднього перемикача та схемі трансмісії велосипеда.

Окремо врахуйте лінію ланцюга. Її положення залежить не лише від шатунів, а й від довжини осі встановленої каретки та геометрії рами. Тому збіг квадратної посадки ще не підтверджує правильне розташування зірок відносно касети або тріскачки. Під час заміни бажано порівняти винос блока зірок із попередньою системою та переконатися, що передній перемикач зможе проходити весь діапазон від 24T до 42T без контакту із шатуном або захистом.

Установлення та налаштування

Монтаж виконують на справний квадратний вал каретки. Перед установленням перевіряють посадкові поверхні шатунів і стан різьби кріплення, а затягування виконують із зусиллям, передбаченим виробником каретки та кріпильних деталей. Педалі встановлюють з урахуванням відмінності правої і лівої різьби. Якщо попередні шатуни вже стоять на велосипеді, для їх демонтажу зазвичай потрібен знімач відповідного типу.

Після монтажу необхідно перевірити відсутність бічного биття, вільне обертання шатунів і достатній проміжок до рами. Передній перемикач налаштовують за висотою, кутом та обмежувачами під велику зірку 42T, після чого послідовно перевіряють перехід ланцюга між усіма трьома зірками. Першу перевірку виконують на стійці або з піднятим колесом, а потім — під час короткої поїздки без різких навантажень. Стан ланцюга також має значення: сильно зношений ланцюг може нестабільно взаємодіяти з новою системою та прискорювати зношування зубців.

LASCO 3F1542SP підходить для планового відновлення трансмісії, коли потрібно замінити погнутий шатун, пошкоджену квадратну посадку або зношений блок передніх зірок із параметрами 24/34/42T. Збіг посадки, довжини 170 мм і схеми з трьома зірками дає змогу зберегти звичну логіку перемикання та діапазон передач велосипеда.
