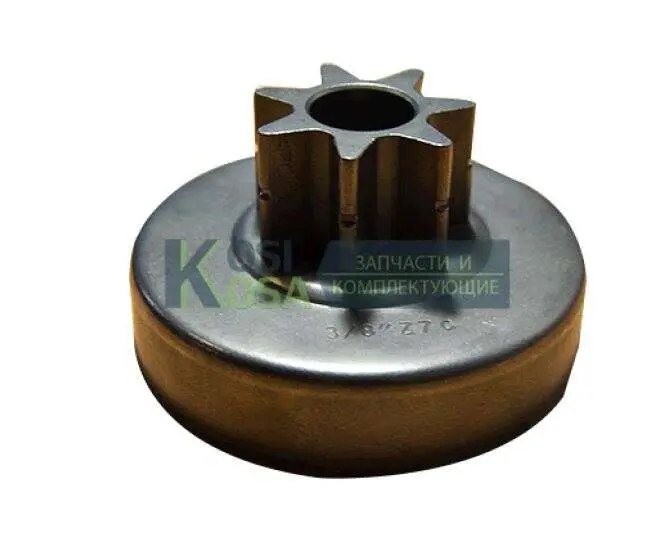

Тарілка зчеплення з ведучою зірочкою 3/8″, 7 зубців для Stihl MS 380 KOSA

Тарілка зчеплення з ведучою зірочкою для Stihl MS 380 KOSA

Деталь поєднує барабан зчеплення та ведучу зірочку ланцюга в єдиній конструкції. Вона встановлюється у приводі бензопили Stihl MS 380 і передає обертання від відцентрового зчеплення до пиляльного ланцюга. Коли двигун набирає оберти й колодки зчеплення притискаються до внутрішньої поверхні барабана, зірочка починає переміщувати ланцюг напрямною шиною. Справний стан цієї деталі впливає на рівномірність руху ланцюга та правильне передавання навантаження під час пиляння.

Конструкція та призначення

Ведуча зірочка виготовлена як одне ціле з круглим барабаном: окремого знімного вінця ця конструкція не має. Зірочка оснащена сімома зубцями та розрахована на ланцюгову гарнітуру з кроком 3/8″. Така конфігурація має відповідати кроку ведучих ланок установленого ланцюга. Невідповідність кроку або кількості зубців неприпустима, навіть якщо сама деталь поміщається під кришкою зчеплення.

Барабан працює разом із колодками зчеплення, опорою на валу, шайбами та стопорними деталями конкретної бензопили. Він не замінює саме зчеплення: колодки розташовані всередині чаші та передають їй обертання після збільшення обертів двигуна. Тому під час ремонту доцільно оцінити стан усієї сполученої ділянки, а не лише зубців зірочки. Задирки на внутрішній доріжці, помітний люфт, перекіс або пошкодження посадкової зони можуть супроводжуватися шумом, ривками та нестабільним рухом ланцюга.

Що перевірити під час добору

Головний орієнтир сумісності — бензопила Stihl MS 380. Перед установленням потрібно зіставити нову тарілку зі знятою деталлю за типом конструкції та посадкою. Для цієї моделі трапляються рішення із суцільною зубчастою зірочкою та барабани під окремий вінець; вони мають різну будову, тому їх не можна добирати лише за зовнішнім діаметром чаші.

• Модель пили: Stihl MS 380.
• Тип деталі: барабан зчеплення з інтегрованою ведучою зірочкою.
• Крок ланцюга: 3/8″.
• Кількість зубців: 7.
• Контроль посадки: порівняйте діаметр центрального отвору, глибину чаші, виліт зірочки та розташування фіксувальних деталей зі старим барабаном.

Одночасно перевірте, що шина й ланцюг розраховані на крок 3/8″. Крок має бути однаковим у ведучої зірочки, ланцюга та веденої зірочки шини. Огляньте також ведучі ланки ланцюга: виражені задирки й деформація можуть заважати їх правильному входженню у проміжки між зубцями навіть після встановлення нового барабана.

Заміна та обслуговування

Підставою для заміни є глибокі доріжки від ведучих ланок, нерівномірно стерті зубці, тріщини, деформація чаші або надмірний люфт на посадці. Подальша робота зі зношеною зірочкою посилює ривки та прискорює зношування ланцюгової гарнітури. Під час розбирання слід зберегти штатну послідовність шайб і стопорних деталей. Посадкову ділянку очищають від тирси й забруднень, а голчасту опору оглядають щодо пошкоджень та вільного обертання.

Після складання барабан має обертатися без заїдань за вимкненого двигуна, а ланцюг — вільно переміщуватися шиною за відпущеного гальма. Перед початком роботи перевіряють правильність натягу ланцюга та надійність фіксації кришки. Ця тарілка підходить для ремонту приводу ланцюга Stihl MS 380, якщо стара деталь має суцільну семизубу зірочку під крок 3/8″ і збігається з нею за посадковими параметрами.
