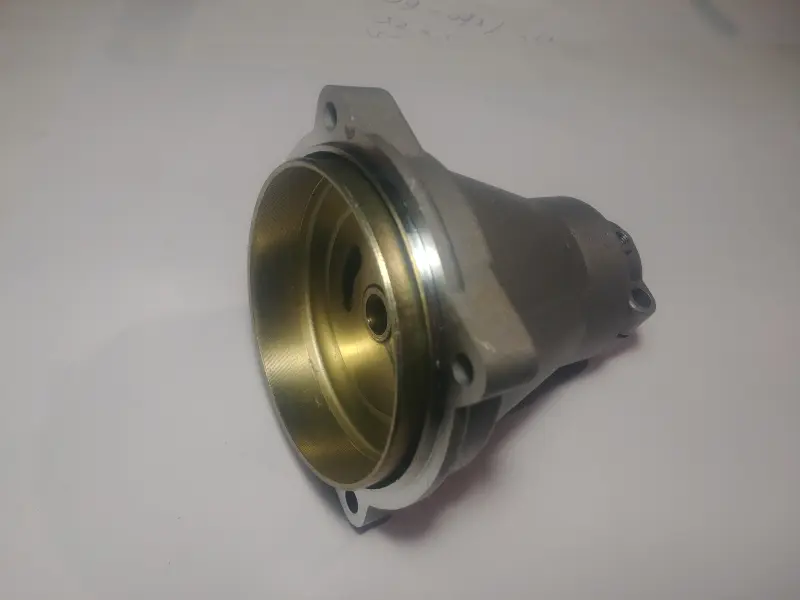

Корпус верхнього редуктора мотокоси Ø26 мм, квадрат 5×5 мм KOSA

Корпус верхнього редуктора мотокоси Ø26 мм, квадрат 5×5 мм KOSA

Корпус призначений для ремонту верхньої частини приводу мотокоси, розташованої в місці з’єднання двигуна зі штангою. Деталь слугує опорою для компонентів передавального механізму та забезпечує їх правильне положення відносно приводного вала. Така запчастина потрібна в разі пошкодження штатного корпусу, зношення посадкових місць, деформації кріпильної частини або неможливості надійно зафіксувати штангу.

Основні параметри добору — зовнішній діаметр штанги 26 мм і квадратне з’єднання приводного вала розміром 5×5 мм. Обидва значення мають відповідати конфігурації мотокоси, яку ремонтують. Подібний зовнішній вигляд деталей не означає повної взаємозамінності: верхні корпуси відрізняються діаметром посадки, профілем наконечника вала, розташуванням кріпильних отворів і геометрією з’єднання з двигуном.

Призначення та конструкція

Корпус установлюється з боку двигуна та з’єднує силову частину мотокоси зі штангою. Чашоподібна передня частина приймає відповідні деталі приводу, а циліндрична частина розрахована на приєднання штанги діаметром 26 мм. Квадрат 5×5 мм визначає тип з’єднання з внутрішнім валом. Правильно дібрана конфігурація дає змогу передавати обертання без перекосу та зберігає штатне взаємне положення сполучених деталей.

Це верхня корпусна деталь приводу, тому її не слід плутати з нижнім кутовим редуктором, на якому закріплюється різальне оснащення. Нижній редуктор має іншу форму, призначення та спосіб з’єднання. Перед ремонтом визначають, з якого боку трансмісії виникло пошкодження: біля двигуна використовується верхній корпус, а біля котушки або ножа розташований нижній кутовий механізм.

Що перевірити перед вибором

• Діаметр штанги: посадкове місце розраховане на трубу Ø26 мм; вимірювати потрібно зовнішній діаметр труби в зоні встановлення.
• Профіль вала: для цієї версії потрібен квадратний наконечник, а не шліцьове з’єднання.
• Розмір квадрата: сторона профілю становить 5 мм, тобто з’єднання має формат 5×5 мм.
• Кріпильна геометрія: порівняйте розташування отворів, форму фланця та спосіб фіксації штанги зі знятим корпусом.
• Посадка з боку двигуна: перевірте форму й розміри сполученої частини, щоб корпус установлювався без перекосу та механічного доопрацювання.
• Загальна конфігурація: зіставте довжину циліндричної частини, зовнішні контури та положення технологічних виступів.

Рекомендації зі встановлення

Перед монтажем очищають поверхні з’єднання та перевіряють стан приводного вала, його наконечника й деталей, які розміщуються всередині корпусу. Вал має входити у квадратне з’єднання вільно, але без помітного люфту. Штангу встановлюють до передбаченого положення, після чого кріплення затягують рівномірно. Перекіс під час складання може перешкоджати вільному обертанню та створювати додаткове навантаження на сполучені деталі.

Після складання вал вручну перевіряють на вільне обертання до запуску двигуна. Якщо старий корпус зруйнувався через вібрацію або послаблення кріплення, одночасно оглядають штангу, вал і з’єднувальні деталі: встановлення нового корпусу не усуне зношення сусідніх компонентів. Модель підходить для ремонту мотокос із трубою Ø26 мм і квадратним приводом 5×5 мм за умови повного збігу решти посадкових точок.
