Зубчастий упор для бензопили MS-180 KOSA

Зубчастий упор для бензопили MS-180 KOSA

Гребінка призначена для встановлення на бензопилу серії MS-180 KOSA та слугує опорою корпусу під час роботи з деревиною. Її зубчастий край упирається в заготовку, після чого пиляльну гарнітуру можна спрямовувати в пропил з опорою на корпус пилки. Такий прийом допомагає контролювати положення інструмента й поступово змінювати точку опори в міру заглиблення шини.

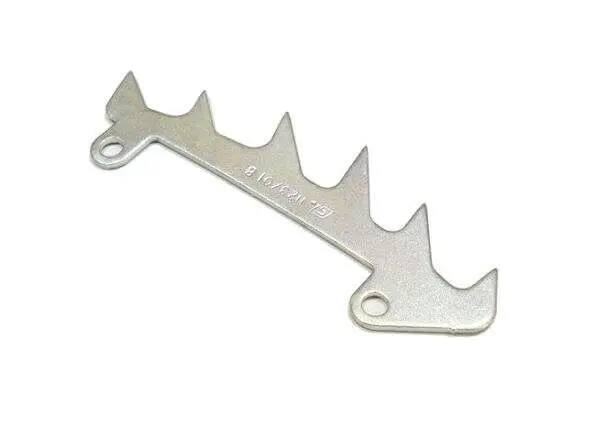

Деталь має форму плоскої профільованої пластини з п’ятьма зубцями та двома монтажними отворами. Вона розташовується в передній частині корпусу поряд з основою напрямної шини. Під час пиляння гребінка контактує з деревиною та використовується як точка повороту: оператор фіксує упор на поверхні, спрямовує шину в матеріал, а за потреби переставляє зубці далі вздовж лінії різу. Така опора особливо доречна під час розпилювання колод, товстих гілок та інших заготовок, коли корпус пилки потрібно утримувати у сталому положенні відносно деревини.

Призначення та причини заміни

Зубчастий упор замінюють після деформації пластини, пошкодження зубців, зношення монтажних отворів або втрати деталі під час ремонту бензопили. Погнута гребінка може неправильно прилягати до корпусу, а пошкоджені зубці гірше утримуються на поверхні заготовки. Нову деталь також встановлюють під час відновлення пилки, якщо штатна точка опори відсутня, а конструкція конкретної версії MS-180 передбачає її кріплення.

Правильна форма пластини потрібна для нормальної посадки: гребінка не повинна заважати встановленню шини, кришки та сусідніх деталей. Після монтажу зубчаста частина має бути спрямована до деревини й залишатися нерухомою відносно корпусу. Люфт, перекіс або контакт із рухомими частинами потребують перевірки положення деталі та кріплення до початку пиляння.

Що перевірити під час вибору

• Модель бензопили. Ця гребінка заявлена для серії MS-180 KOSA. Позначення пилки потрібно звірити до придбання, не покладаючись лише на зовнішню подібність корпусів.
• Форму пластини. Порівняйте загальний контур, напрямок зубців і розташування вигинів зі знятим упором або передбаченим місцем встановлення.
• Кріплення. Деталь має два отвори. Їхнє розташування повинно збігатися з відповідними точками на корпусі без свердління, розточування чи примусового згинання пластини.
• Вільний простір. Після встановлення упор не повинен перешкоджати монтажу напрямної шини, кришки ланцюгового колеса та регулюванню натягу ланцюга.
• Кріпильні деталі. Наявність гвинтів у комплекті не заявлена, тому перед складанням варто перевірити наявність і стан відповідного кріплення від конкретної бензопили.

Встановлення та використання

Перед роботою двигун зупиняють, а бензопилу розміщують на стійкій поверхні. Стару гребінку знімають, посадкове місце очищають від тирси та забруднень, після чого нову пластину суміщають із передбаченими точками кріплення. Гвинти затягують рівномірно, не допускаючи перекосу. Порядок складання та вимоги до кріплення слід звіряти з інструкцією саме до версії пилки, що обслуговується.

Після встановлення перевіряють нерухомість пластини, вільний монтаж інших деталей і відсутність контакту гребінки з ланцюгом. Під час пиляння зубці спочатку надійно встановлюють на деревині, а корпус використовують як опору для контрольованого руху шини. У міру проходження пропилу точку контакту переставляють. Деталь підходить для ремонту та відновлення бензопили MS-180 KOSA, коли потрібно повернути передбачену конструкцією зубчасту опору біля основи шини.
