Ручне гальмо бензопили Goodluck GL 4500/5200 у зборі з натягувачем, косе KOSA

Ручне гальмо для бензопил Goodluck GL 4500/5200

Вузол призначений для бензопил Goodluck серій GL 4500 і GL 5200 та поєднує бічну кришку, важіль ручного гальма і механізм натягування ланцюга. Це косий варіант виконання KOSA, тому під час підбору потрібно враховувати не лише назву моделі пилки, а й форму встановленої кришки, розташування натягувача та конфігурацію кріплень. Деталь підходить для ремонту, коли необхідно замінити гальмівний механізм разом із корпусною частиною, а не лише окрему пружину, стрічку чи рукоятку.

Призначення та конструкція

Важіль перед передньою рукояткою бензопили керує гальмом ланцюга. Після спрацьовування механізм зупиняє рух ланцюга, зокрема під час різкого відкидання пилки. Справність цієї системи має значення як під час запуску інструмента, так і в процесі розпилювання. Представлена деталь постачається у зібраному виконанні та включає натягувач ланцюга, розміщений з боку бічної кришки.

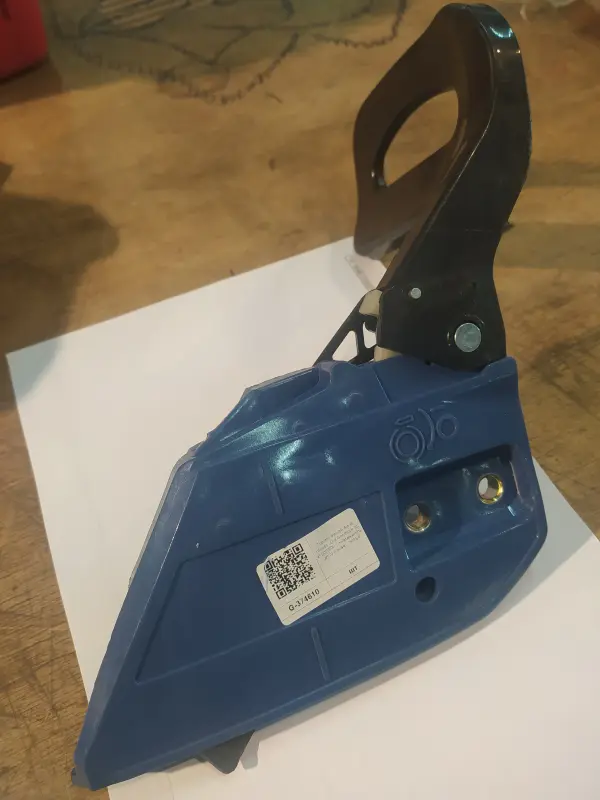

Корпус має синій колір, а верхній важіль-щиток — чорний. У кришці передбачено два отвори з металевими вставками для встановлення на штатні шпильки бензопили. Таке компонування дає змогу одночасно закрити зону ведучої зірочки та шини, встановити гальмівний механізм і забезпечити регулювання натягу. Вузол застосовують у разі пошкодження корпусу кришки, поломки важеля, несправності механізму гальма або зношення вбудованого натягувача.

Що перевірити під час підбору

• Модель бензопили: деталь розрахована на Goodluck GL 4500 і GL 5200.
• Виконання кришки: потрібен косий варіант; прямі та інші за формою модифікації не варто вважати взаємозамінними без перевірки.
• Розташування натягувача: порівняйте напрямок регулювального механізму та його положення відносно шини зі знятою кришкою.
• Посадкові точки: мають збігатися відстань і розташування отворів під шпильки, контур корпусу та зона проходження шини.
• Конфігурація важеля: форма, нахил і точки з’єднання гальмівного щитка повинні відповідати попередньому вузлу.

Позначення GL 4500 і GL 5200 охоплюють поширену платформу бензопил, проте в техніці однієї серії можуть траплятися різні варіанти бічної кришки та натягування. Перед придбанням зіставте деталь зі знятим вузлом повністю: оцініть його контур, нахил верхньої рукоятки, розташування двох кріпильних отворів і вихід натягувача. Таке порівняння особливо потрібне, якщо бензопилу раніше ремонтували або на ній уже замінювали корпусні деталі.

Встановлення та перевірка після ремонту

Монтаж виконують на заглушеній та охолодженій бензопилі. Перед установленням очищають посадкову ділянку від тирси й забруднень, перевіряють стан шини, ланцюга, шпильок і спряжених деталей. Кришку встановлюють без перекосу, суміщаючи натягувач із відповідним отвором шини. Кріплення спочатку затягують без надмірного зусилля, потім регулюють натяг ланцюга за інструкцією до бензопили й остаточно фіксують кришку.

Після складання потрібно вручну перевірити вільне переміщення ланцюга з відпущеним гальмом і його зупинку після ввімкнення. Важіль має перемикатися чітко, а кришка — прилягати до корпусу без проміжків і деформації. Якщо механізм не фіксується, ланцюг залишається заблокованим або натягувач не суміщається із шиною, використання припиняють і повторно перевіряють правильність підбору та монтажу. Встановлення вузла у зборі допомагає відновити штатне компонування бічної частини бензопили за умови точного збігу модифікації.
