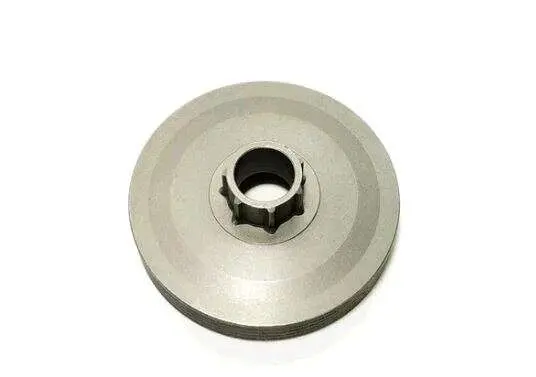

Тарілка зчеплення під знімну зірочку Goodluck GL4500/5200 KOSA

Тарілка зчеплення KOSA для бензопил Goodluck GL4500/5200

Деталь призначена для приводу пиляльного ланцюга в бензопилах Goodluck GL4500 і GL5200. Тарілка встановлюється в механізмі зчеплення та приймає обертання після спрацювання відцентрової муфти. Далі зусилля передається на знімну ведучу зірочку, яка переміщує ланцюг по шині. Така конструкція застосовується замість виконання з нерозбірною зірочкою та дає змогу обслуговувати привод з урахуванням стану окремих сполучених деталей.

Модель розрахована саме на схему зі знімною зірочкою. Під час підбору це принципова ознака: тарілка для окремого вінця та деталь із суцільною ведучою зірочкою мають різне виконання й не повинні вважатися взаємозамінними лише за назвою бензопили. Перед придбанням потрібно визначити тип демонтованої тарілки, перевірити форму центральної посадки та переконатися, що на пилі використовується відповідна розбірна конструкція.

Призначення та особливості конструкції

Кругла тарілка утворює зовнішню частину приводу зчеплення. У центрі розташована посадкова частина для сполучення з деталями приводу, а по колу міститься поверхня, з якою взаємодіє муфта. Виконання під окрему зірочку дає можливість замінювати зношений вінець без обов’язкової заміни справної тарілки. Практична користь такої схеми проявляється під час регулярного обслуговування бензопили: стан тарілки, зірочки та опори можна оцінювати окремо.

• Тип деталі: тарілка зчеплення бензопили.
• Виконання: під знімну ведучу зірочку.
• Сумісні моделі: Goodluck GL4500 і GL5200.
• Марка виробу: KOSA.
• Місце встановлення: механізм зчеплення та приводу пиляльного ланцюга.

Коли потрібна заміна

Перевірити тарілку потрібно, якщо під час набору обертів виникають ривки ланцюга, сторонній шум з боку зчеплення або помітний люфт у посадці. Підставою для заміни також є деформація тарілки, пошкодження центральної частини, значне вироблення контактної поверхні чи порушення вільного та рівномірного обертання. Працювати з пошкодженою деталлю не варто: неправильне обертання впливає на зірочку, ланцюг та інші сполучені компоненти приводу.

Не кожне порушення руху ланцюга пов’язане лише з тарілкою. Під час розбирання слід оглянути знімну зірочку, опору барабана, стопорні й дистанційні деталі, а також перевірити відповідність ланцюга та ведучої зірочки. Якщо пошкоджений тільки вінець, конструкція під знімну зірочку допускає його окреме обслуговування. Якщо виявлено вироблення самої тарілки або центральної посадки, замінюють тарілку.

Як правильно підібрати

Позначення GL4500 і GL5200 є першим критерієм сумісності, проте бензопили однієї серії можуть відрізнятися встановленими раніше деталями. Найкраще зіставити нову та демонтовану тарілки за загальною формою, зовнішнім діаметром, глибиною чаші, центральною посадкою й розташуванням фіксувальних компонентів. Окремо перевіряють формат знімної зірочки, оскільки її крок і кількість зубців мають відповідати ланцюговій гарнітурі. Точні розміри та параметри зірочки потрібно визначати за фактичною комплектацією конкретної пили.

Встановлення та перевірка після ремонту

Монтаж виконують на зупиненій та охолодженій бензопилі після зняття бічної кришки, шини й ланцюга. Посадкове місце очищають від забруднень і перевіряють на відсутність пошкоджень. Тарілка повинна встановлюватися без перекосу, вільно обертатися у передбаченому положенні та не торкатися сусідніх деталей. Знімну зірочку, опору й фіксатори повертають у тій самій послідовності, яку передбачає конструкція пили.

Після складання вручну перевіряють вільний рух ланцюга та відсутність заклинювання, а потім контролюють роботу спочатку без навантаження різанням. Правильно підібрана тарілка передає оберти від зчеплення до ведучої зірочки без зайвого люфту та нерівномірного руху. Для впевненого вибору порівняйте виконання старої деталі з цією моделлю та заздалегідь уточніть параметри встановленої знімної зірочки.
