Гумова прокладка повітряного фільтра KOSA для бензопил Goodluck GL 4500/5200

Прокладка повітряного фільтра KOSA для Goodluck GL 4500/5200

Гумова прокладка призначена для ущільнення з’єднання між корпусом повітряного фільтра та впускним трактом бензопил Goodluck GL 4500 і GL 5200. Вона закриває проміжок у місці посадки фільтра й допомагає спрямовувати повітря до двигуна крізь фільтрувальну частину, а не через нещільності по краях корпусу. Деталь підходить для ремонту, коли штатне ущільнення втратило форму, затверділо, надірвалося або перестало щільно прилягати до суміжних поверхонь.

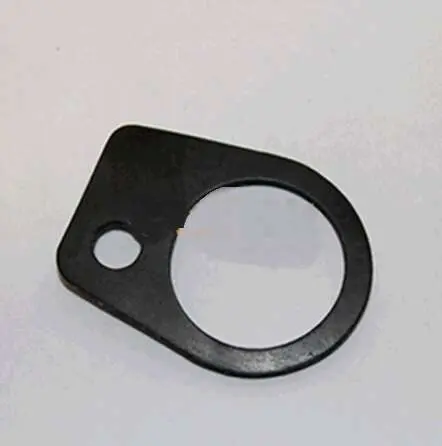

Прокладка виготовлена з гуми та має плоску фігурну форму. У конструкції передбачені великий круглий прохідний отвір і окремий малий отвір для суміщення з місцем кріплення. Така геометрія відповідає розташуванню деталей у зоні повітряного фільтра. За правильної посадки прокладка лежить рівно, не перекриває прохід повітря та заповнює стик між з’єднаними частинами.

Призначення деталі

Повітряний фільтр має відокремлювати пил і дрібні забруднення від повітря, яке надходить до впуску бензопили. Якщо між його корпусом і впускним трактом залишається щілина, частина повітря може пройти повз фільтрувальну поверхню. Прокладка ущільнює цю ділянку та підтримує передбачений напрямок повітряного потоку. Її стан особливо важливий після розбирання корпусу фільтра, обслуговування карбюратора або ремонту деталей впуску, коли старе ущільнення знімають і встановлюють повторно.

Гумова деталь із часом може отримати стійку вм’ятину, розтягнутися, розтріскатися або пошкодитися під час демонтажу. Підставою для заміни є розриви, загнуті краї, помітна деформація та відсутність рівномірного прилягання. Повторно встановлювати пошкоджену прокладку недоцільно: вона вже не заповнює стик по всьому контуру та не забезпечує належної посадки корпусу фільтра.

Що перевірити під час вибору

• Модель бензопили: ця версія заявлена для Goodluck GL 4500 і GL 5200.
• Місце встановлення: деталь використовується у з’єднанні корпусу повітряного фільтра з впускним трактом, а не в системі змащування пилки.
• Форма контуру: порівняйте зовнішній профіль нової та демонтованої прокладки.
• Розташування отворів: великий прохідний і малий кріпильний отвори мають збігатися з посадковим місцем.
• Стан суміжних деталей: поверхні мають бути цілими, без залишків старого ущільнення, які заважають рівній посадці.

Позначення моделі варто перевіряти разом із фактичною конфігурацією фільтра. Для бензопил близьких серій трапляються подібні запчастини, тому лише зовнішньої схожості недостатньо. До монтажу прикладіть прокладку до посадкової площини без розтягування: її контур та обидва отвори повинні збігтися, а краї не мають заходити всередину повітряного проходу.

Встановлення під час обслуговування

Перед складанням приберіть із посадкових поверхонь пил і залишки попередньої прокладки, не пошкоджуючи корпус фільтра та деталі впуску. Нову прокладку укладають без перекручування, складок і натягування. Спочатку суміщають великий повітряний канал і малий кріпильний отвір, після чого встановлюють корпус фільтра на штатне місце. Кріплення затягують рівномірно: зміщення або перетиснутий край можуть порушити прилягання навіть нової деталі.

Після складання перевірте, чи корпус фільтра встановлений рівно, а прокладка не виступає в прохід і не витиснута назовні. Така перевірка допомагає відразу виявити неправильне суміщення та не розбирати вузол повторно після початку роботи. Прокладка KOSA підходить для планового відновлення повітряного тракту бензопил Goodluck GL 4500/5200 і дає змогу окремо замінити зношене ущільнення без придбання корпусу фільтра в зборі.
