Шпилька кріплення шини Husqvarna 137/142 KOSA

Шпилька кріплення шини Husqvarna 137/142 KOSA

Кріпильна шпилька призначена для встановлення напрямної шини на бензопилах Husqvarna 137 і 142. Вона утворює нерухому опору, на яку надягаються шина та бічна кришка, після чого з’єднання стягується гайкою. Від стану цієї деталі залежить можливість правильно зафіксувати різальну гарнітуру після обслуговування, регулювання натягу ланцюга або розбирання пили.

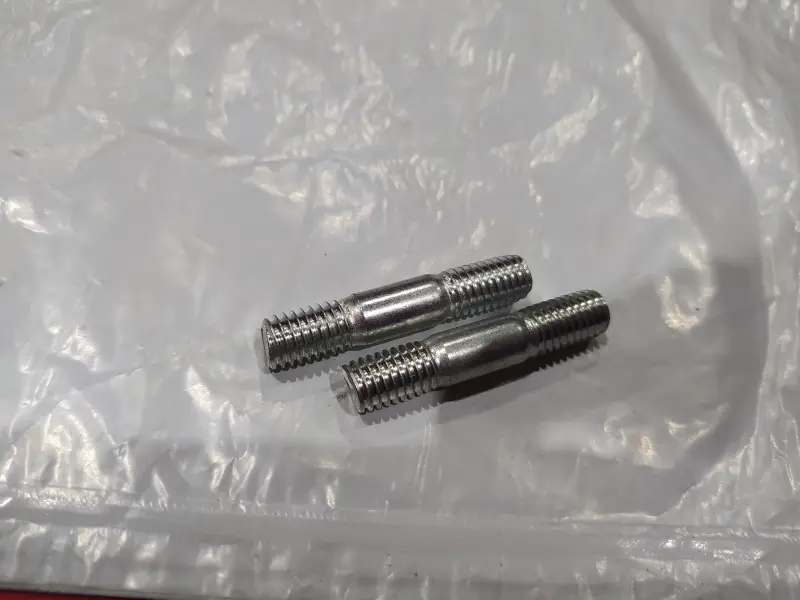

Шпилька має різьбові ділянки з обох боків і гладку центральну частину. Один кінець установлюється в передбачене посадкове місце корпусу, а зовнішня різьба слугує для гайки кріплення шини. Ця деталь не регулює натяг ланцюга: вона утримує складене з’єднання, тоді як положення шини перед остаточним затягуванням змінюється окремим натяжним механізмом.

Коли потрібна заміна

Кріплення варто перевірити, якщо гайка перестала нормально накручуватися, різьбу зірвано або зім’ято, шпилька прокручується під час затягування чи шину неможливо надійно притиснути бічною кришкою. Продовжувати складання з пошкодженою різьбою не слід: надмірне зусилля не відновлює з’єднання та може ускладнити подальший ремонт. Нова шпилька також знадобиться під час відновлення бензопили після втрати штатного кріплення.

Перед замовленням потрібно звірити модель бензопили: позиція заявлена для Husqvarna 137 і Husqvarna 142. Додатково порівняйте стару деталь за загальною формою, розташуванням різьбових частин, довжиною гладкої ділянки та способом посадки в корпусі. У різних серіях пил подібні шпильки можуть відрізнятися різьбою й геометрією, тому самого зовнішнього збігу недостатньо. Позначення KOSA належить до назви запропонованої позиції та не замінює перевірку моделі інструмента.

Призначення у кріпленні шини

• Місце застосування: ділянка встановлення напрямної шини та бічної кришки бензопили.
• Сумісні моделі: Husqvarna 137 і Husqvarna 142.
• Тип деталі: двобічна різьбова шпилька з гладкою ділянкою між різьбами.
• Функція: створення точки кріплення, на якій шина утримується гайкою після налаштування натягу ланцюга.

Установлення та перевірка після ремонту

Роботи виконують при вимкненому й охололому двигуні. Перед зняттям кришки необхідно унеможливити випадковий запуск пили та надягти захисні рукавички, адже різальні крайки ланцюга залишаються гострими навіть без руху. Стару шпильку виймають обережно, не пошкоджуючи посадкове місце. Нову деталь установлюють рівно, без перекосу; надмірний момент під час укручування може пошкодити різьбове з’єднання корпусу.

Під час зворотного складання шину надягають на кріплення, ланцюг укладають на ведучу зірочку та в паз шини, після чого суміщають штифт натягувача з відповідним отвором. Гайку спочатку наживляють без остаточного затягування. Після регулювання ланцюга піднімають носок шини й затягують кріплення, щоб установлене положення збереглося. Ланцюг має прилягати до нижнього боку шини без провисання та водночас вільно переміщуватися рукою в рукавичці.

Після складання перевірте, чи рівномірно прилягає бічна кришка, чи не зміщується шина в місці кріплення та чи плавно затягується гайка. Якщо шпилька й надалі прокручується або посадка залишається ненадійною, потрібно перевірити стан сполученої різьби та інших деталей кріплення. Такий контроль допомагає визначити причину несправності до запуску бензопили й не маскувати пошкодження однієї деталі посиленим затягуванням іншої.
