Повітряний фільтр у зборі для скутера 4T GY6 50, 10″

Повітряний фільтр у зборі для скутера 4T GY6 50 з колесом 10″

Вузол призначений для чотиритактних скутерів із двигуном GY6 об’ємом 50 см³ та компонуванням під 10-дюймове колесо. Він установлюється у впускній системі перед карбюратором, очищує повітря від пилу й інших забруднень та допомагає підтримувати нормальні умови утворення паливоповітряної суміші. Виконання у зборі доречне для ремонту, коли потрібно замінити не лише фільтрувальну частину, а й корпус із повітропроводом.

Призначення та конструкція

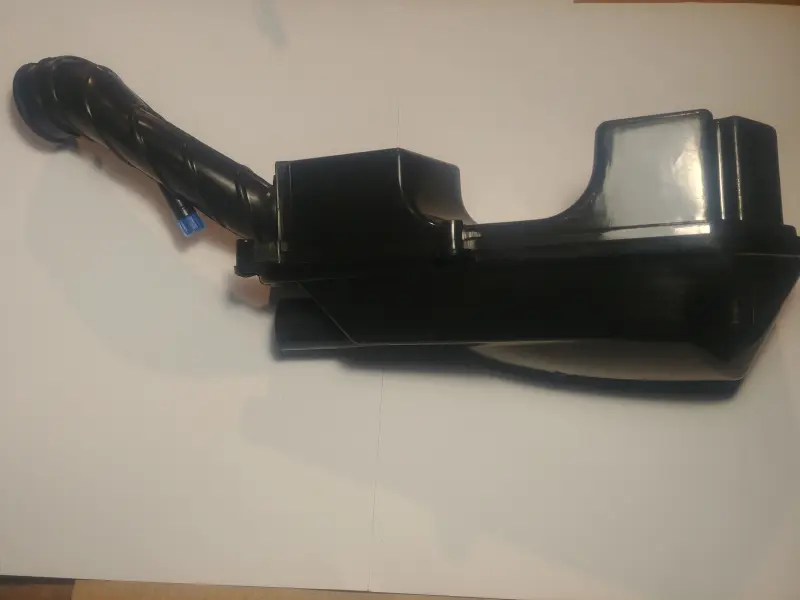

Закритий чорний корпус з’єднаний із видовженим гофрованим повітропроводом. Таке компонування формує штатний шлях подавання повітря до карбюратора та дає змогу розмістити вузол у передбаченому для нього місці на скутері. Корпус має формовані ділянки й кріпильні виступи, тому під час підбору потрібно враховувати не лише позначення двигуна, а й геометрію всієї деталі.

Повітряний фільтр затримує забруднення до їх потрапляння у впуск, карбюратор і циліндро-поршневу групу. Справний корпус також потрібний для організованого проходження повітря через фільтрувальну частину. Пошкоджений повітропровід, тріщини, деформовані з’єднання або нещільна посадка можуть порушити штатну роботу впуску. Заміна вузла актуальна, якщо старий корпус зламаний, кріплення пошкоджені, патрубок утратив форму або окремі частини вже неможливо надійно з’єднати.

Що перевірити перед вибором

Позначення GY6 охоплює декілька варіантів скутерної техніки, тому самого збігу за загальним сімейством двигуна недостатньо. Ця версія розрахована на чотиритактну конфігурацію GY6 50 і компонування скутера з колесом 10″. Перед замовленням зіставте стару деталь із новою за такими ознаками:

• тип двигуна: чотиритактний GY6 50 см³;
• варіант ходової частини: виконання, зазначене для 10-дюймового колеса;
• форма корпусу: загальний контур, висота виступних частин і розташування розширених секцій;
• повітропровід: напрямок виходу, довжина, вигин і форма з’єднання з боку карбюратора;
• кріплення: кількість і положення точок фіксації відносно корпусу;
• посадкові з’єднання: конфігурація всіх патрубків і місць приєднання шлангів.

Порівнювати деталі зручніше після зняття старого вузла. Корпуси для 10- і 12-дюймових варіантів, а також деталі для іншого компонування GY6 можуть відрізнятися формою та розташуванням кріплень. Назва моделі скутера сама по собі не завжди описує встановлену модифікацію, тому визначальними залишаються двигун, розмір колеса та фактична геометрія попереднього корпусу.

Установлення та перевірка після ремонту

Перед монтажем очистьте місце встановлення та перевірте стан сполучених шлангів і кріплення. Корпус має розміщуватися без перекосу, а повітропровід — з’єднуватися з карбюратором без натягу, заломів і щілин. Кріплення затягують рівномірно, не деформуючи корпус. Прокладіть шланги так само, як вони були розташовані на справній штатній деталі, та переконайтеся, що корпус не торкається колеса й рухомих частин.

Після складання перевірте щільність усіх з’єднань і стійкість корпусу на кріпленнях. Якщо причиною ремонту був пил у впуску, варто також оглянути з’єднання з карбюратором і видалити забруднення з доступної частини тракту. Правильно підібраний вузол відновлює штатну схему забору й очищення повітря без перероблення розташування корпусу.
