Циліндро-поршнева група мотокоси 1E40F-5 Ø40 NOKER KOSA

ЦПГ для ремонту мотокоси з двигуном 1E40F-5

Циліндро-поршнева група NOKER KOSA призначена для відновлення двигуна мотокоси з позначенням 1E40F-5 і діаметром циліндра 40 мм. Комплект застосовують у разі зношення циліндра, поршня або кілець, коли двигун втрачає компресію, гірше запускається, нестабільно працює під навантаженням чи потребує ремонту після появи задирів. Заміна групи дає змогу оновити взаємопов’язані деталі одночасно, не добираючи циліндр і поршень окремо.

Циліндр утворює робочу порожнину двигуна, а поршень із кільцями рухається всередині нього та бере участь у стисканні паливоповітряної суміші. Поршневий палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення, а прокладки встановлюють між спряженими поверхнями. Стан і правильне взаємне розташування цих деталей безпосередньо пов’язані з компресією, запуском та стабільною роботою мотокоси.

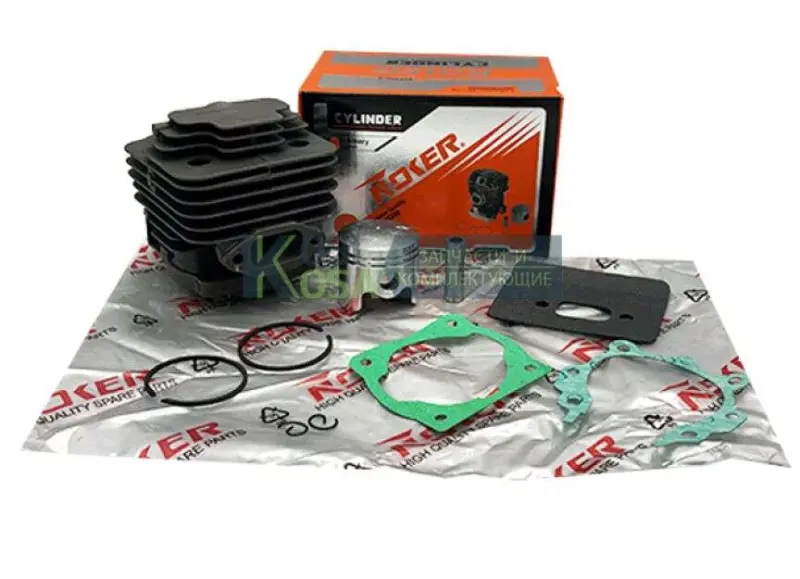

Склад комплекту

• Циліндр із зовнішніми ребрами охолодження — відводить тепло завдяки повітряному потоку під час роботи двигуна.
• Поршень і поршневі кільця — працюють разом із циліндром та ущільнюють камеру.
• Поршневий палець і стопорні кільця — призначені для з’єднання поршня із шатуном та фіксації пальця.
• Прокладки — використовуються під час складання спряжених частин двигуна.

Колінчастий вал до представленої ЦПГ не входить. Це потрібно врахувати під час планування ремонту: якщо пошкоджені шатун, підшипники або сам колінвал, їхній стан необхідно оцінити окремо до встановлення нового циліндра й поршня.

Як перевірити сумісність

Основні орієнтири під час вибору — позначення двигуна 1E40F-5 і діаметр циліндра 40 мм. Самої згадки про мотокосу або приблизно схожого об’єму двигуна недостатньо: у межах сімейства бензоінструменту трапляються ЦПГ з іншим діаметром, розташуванням каналів і кріпильних отворів. Перед замовленням варто зіставити старий циліндр із новою деталлю за діаметром, конфігурацією впускного та випускного вікон, міжосьовим розташуванням кріплень, посадковими поверхнями й формою прокладок.

Якщо двигун уже ремонтували, додатково вимірюють фактичний діаметр демонтованої групи. Не слід обирати варіант лише за зовнішньою подібністю корпусу мотокоси: різні виробники техніки можуть використовувати схожі на вигляд, але конструктивно несумісні двигуни. Позначення 1E40F без суфікса також бажано перевіряти повністю, адже уточнення «-5» є частиною моделі цієї ЦПГ.

Підготовка та встановлення

Перед складанням необхідно визначити причину пошкодження попередньої поршневої групи. Уламки кільця, металева стружка та рештки зруйнованого поршня не повинні залишатися в картері. Посадкові площини очищають від старих прокладок без пошкодження поверхні, перевіряють стан шатуна, голчастого підшипника, сальників і підшипників колінвала. Якщо в нижній частині двигуна є помітний люфт, сторонній шум або сліди перегрівання, обмежувати ремонт лише заміною ЦПГ не варто.

Поршень установлюють у правильній орієнтації відносно вікон циліндра, кільця розміщують за фіксувальними штифтами в канавках, а стопори пальця повністю заводять у призначені для них пази. Перед першим прокручуванням поверхні тертя змащують придатною для двигуна оливою. Кріплення циліндра затягують рівномірно із зусиллям, передбаченим виробником конкретної мотокоси. Після складання колінвал має обертатися плавно, без заклинювання та контакту кілець із краями вікон.

ЦПГ 1E40F-5 Ø40 підходить для капітального відновлення верхньої частини двигуна, коли підтверджені потрібна модель і геометрія встановленої раніше групи. Точна перевірка перед монтажем допомагає уникнути помилки між зовні схожими варіантами та заздалегідь підготувати інші деталі, необхідні для ремонту.
