Циліндро-поршнева група Winzor Metal Box Pro 1E40F-5 Ø40 мм для мотокоси

ЦПГ Winzor Metal Box Pro 1E40F-5 Ø40 мм

Комплект призначений для ремонту мотокіс і бензинових тримерів із двотактним двигуном 1E40F-5 та циліндром діаметром 40 мм. Він поєднує циліндр, поршень і потрібні для складання деталі, тому підходить для комплексного відновлення циліндро-поршневої групи після зношення, перегрівання або механічного пошкодження. Заміна групи допомагає відновити герметичність камери згоряння та належну компресію за умови справності інших систем двигуна і правильного монтажу.

Призначення циліндро-поршневої групи

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець і шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей безпосередньо пов’язаний із компресією, запуском мотокоси та здатністю двигуна розвивати тягу під навантаженням.

Комплект застосовують, коли на циліндрі або поршні утворилися задирки, кільця втратили рухливість чи компресія помітно знизилася через зношення сполучених поверхонь. Підставою для діагностики також можуть бути ускладнений холодний або гарячий запуск, втрата потужності, нестабільна робота та сторонній механічний шум. Такі ознаки не завжди спричинені самою ЦПГ, тому перед розбиранням варто перевірити свічку, подавання пального, карбюратор, повітряний фільтр, глушник і герметичність з’єднань.

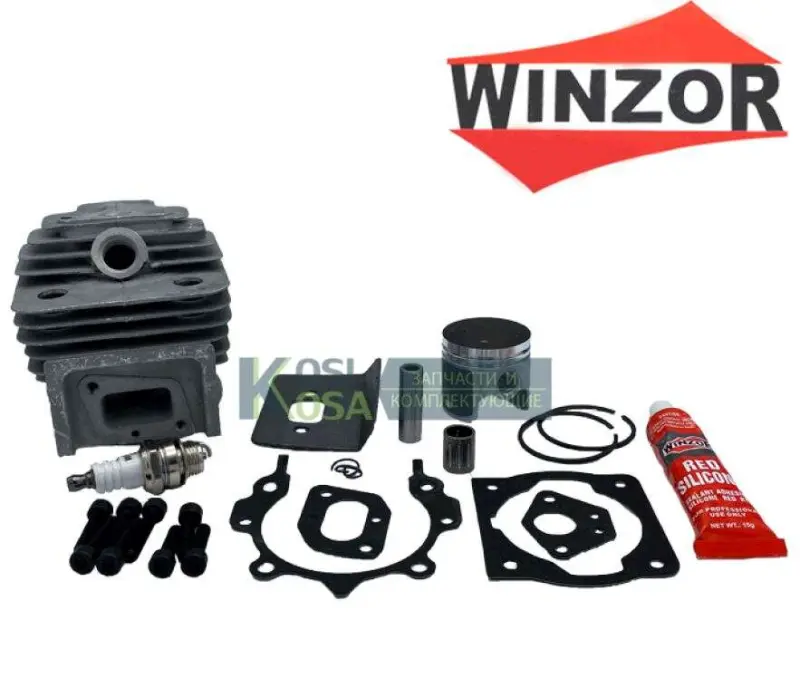

Склад комплекту

• Циліндр і поршень Ø40 мм — основні деталі групи для двигуна сімейства 1E40F-5.
• Два поршневі кільця — забезпечують ущільнення поршня в циліндрі.
• Поршневий палець, два стопорні кільця та голчастий підшипник — потрібні для з’єднання поршня із шатуном.
• Набір прокладок і герметик — використовуються під час відновлення розібраних з’єднань.
• Свічка запалювання та кріпильні болти — доповнюють набір деталей для обслуговування двигуна.

Комплектний формат зручний під час капітального ремонту: основні сполучені деталі встановлюються одночасно, без окремого добору циліндра, поршня та кілець. Перед монтажем усі складові потрібно розкласти й зіставити з демонтованими деталями.

Як перевірити сумісність

Головні орієнтири для вибору — позначення двигуна 1E40F-5 і діаметр циліндра 40 мм. Самої назви торгової марки мотокоси недостатньо: однакові за назвою інструменти можуть комплектуватися різними двигунами. Зіставте конструкцію старого циліндра, розташування впускного й випускного вікон, форму основи, точки кріплення та контури прокладок. Окремо порівняйте поршневий палець, підшипник і стопорні кільця з деталями розібраного двигуна.

Діаметр потрібно вимірювати точним інструментом, оскільки зовні подібні групи сімейств 1E32F, 1E36F, 1E40F та 1E44F не стають взаємозамінними лише через схожу форму. Якщо двигун уже ремонтували, орієнтуйтеся на фактичні розміри та геометрію встановленої групи, а не тільки на напис на корпусі мотокоси.

Монтаж і подальше обслуговування

Монтаж виконують на повністю охололому двигуні. Після демонтажу старої групи посадкову площину картера очищають від залишків прокладки й забруднень, не допускаючи потрапляння частинок усередину. Кільця встановлюють у передбачені канавки з правильною орієнтацією відносно фіксувальних штифтів. Стопорні кільця поршневого пальця мають повністю ввійти у свої канавки, а циліндр слід надягати без перекосу та надмірного зусилля.

Прокладки добирають відповідно до з’єднань, а кріплення затягують рівномірно з моментом, зазначеним виробником конкретного двигуна. Після складання перевіряють вільний рух механізму, надійність з’єднань і відсутність витоків. Під час першого запуску контролюють сторонні звуки та нагрівання. Для збереження справного стану ЦПГ регулярно очищуйте ребра охолодження й повітряний фільтр, використовуйте свіжу паливну суміш у пропорції, встановленій виробником мотокоси, та припиняйте роботу в разі різкого падіння потужності або появи незвичного шуму.
