ЦПГ мотокоси 1E40F-5 Ø40 з колінвалом NOKER KOSA

ЦПГ 1E40F-5 Ø40 з колінвалом для мотокоси

Комплект призначений для ремонту двигуна мотокоси з позначенням 1E40F-5 і циліндро-поршневою групою діаметром 40 мм. Він поєднує основні деталі, що беруть участь у створенні компресії та перетворенні зворотно-поступального руху поршня на обертання колінвала. Такий формат доречний для комплексного відновлення двигуна, коли зношена не лише поршнева група, а й кривошипно-шатунний механізм або пов’язані з ним опорні й ущільнювальні деталі.

Циліндр утворює внутрішню порожнину двигуна та спрямовує рух поршня. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Колінвал приймає зусилля від шатуна та передає обертання далі на механізми мотокоси. Одночасна заміна цих деталей допомагає уникнути встановлення нової ЦПГ на колінвал із люфтом, пошкодженими посадковими поверхнями або помітним биттям.

Склад ремонтного комплекту

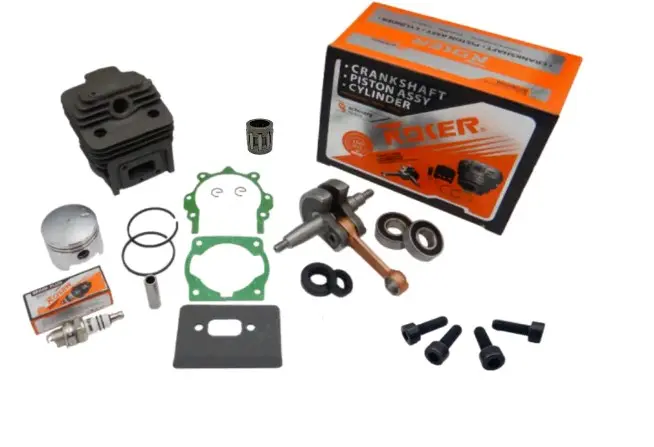

До набору входять циліндро-поршнева група та колінвал, а також деталі, потрібні під час розбирання і складання відповідної частини двигуна:

• циліндр і поршень діаметром 40 мм — утворюють основну пару, в якій відбуваються рух і стискання суміші;
• поршневі кільця, палець і стопорні кільця — забезпечують складання поршня із шатуном;
• колінвал із шатуном — перетворює хід поршня на обертальний рух;
• два підшипники та сальники — використовуються в місцях опори й ущільнення колінвала;
• голчастий підшипник поршневого пальця — встановлюється у з’єднанні поршня та шатуна;
• комплект прокладок — потрібний для відновлення розібраних з’єднань;
• свічка запалювання, шпонка та герметик — доповнюють набір деталей для обслуговування двигуна.

Як перевірити сумісність

Основні орієнтири під час вибору — позначення двигуна 1E40F-5 і діаметр ЦПГ 40 мм. Самої зовнішньої подібності недостатньо: перед установленням порівняйте старий циліндр і колінвал із новими деталями. Перевірте розташування кріпильних отворів, форму впускного та випускного каналів, посадку циліндра на картер, конфігурацію кінців колінвала, місця встановлення підшипників і сальників, а також з’єднання шатуна з поршневим пальцем.

Позначення мотокоси та двигуна можуть відрізнятися, тому орієнтуватися слід саме на конструкцію встановленого мотора. Якщо двигун раніше ремонтували, додатково виміряйте демонтовані деталі. Це дозволить не помилитися через підбір за кожухом, штангою або торговою назвою техніки, які не визначають геометрію поршневої групи.

Рекомендації щодо встановлення

Перед складанням очистьте картер і сполучні поверхні від залишків старих прокладок, нагару та забруднень. Огляньте картер, посадкові місця підшипників і деталі, що з’єднуються: тріщини, деформація або розбиті посадки можуть завадити правильній роботі нового комплекту. Поршневі кільця потрібно встановлювати без перекосу, суміщаючи їх із передбаченими фіксаторами в канавках поршня. Стопорні кільця пальця мають повністю зайняти свої канавки.

Після встановлення колінвал повинен обертатися вільно, без заклинювання та вираженого осьового чи радіального люфту. Перед першим запуском потрібно перевірити герметичність з’єднань, правильність складання впуску й випуску, кріплення циліндра та стан інших систем двигуна. Комплект NOKER KOSA розрахований на ремонт мотокоси з мотором 1E40F-5 Ø40 і зручний тоді, коли потрібно узгоджено замінити ЦПГ, колінвал та супутні деталі однієї зони двигуна.
