Муфта зчеплення бензопили Goodluck GL 3800 SVET

Муфта зчеплення для бензопили Goodluck GL 3800 SVET

Муфта призначена для ремонту приводу ланцюга бензопили Goodluck GL 3800. Вона встановлюється між двигуном і чашкою зчеплення та автоматично підключає ріжучу гарнітуру зі збільшенням обертів. Така деталь потрібна, коли штатне зчеплення зношене, пошкоджене або перестало забезпечувати передбачуване вмикання ланцюга.

Як працює муфта

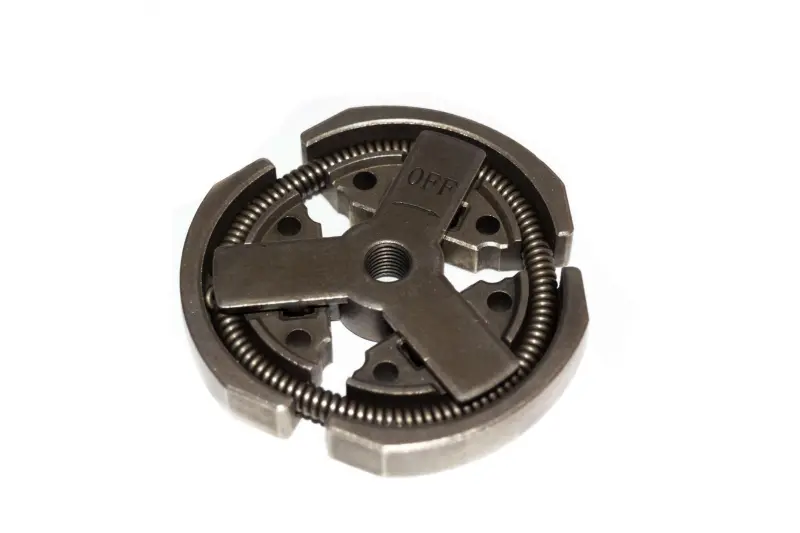

Конструкція містить три радіально розташовані колодки, центральну різьбову маточину та кільцеву пружину. На малих обертах пружина утримує колодки ближче до центра, тому чашка не повинна отримувати обертання від двигуна. Зі зростанням обертів колодки розходяться під дією відцентрової сили, притискаються до внутрішньої поверхні чашки й передають їй обертання. Після зниження обертів пружина повертає колодки у вихідне положення.

Муфта є окремою частиною механізму зчеплення. Чашка, ведуча зірочка, підшипник та інші сусідні деталі належать до окремих позицій, якщо їх прямо не зазначено в комплектації замовлення. Під час ремонту варто оглянути весь сполучений механізм: установлення нової муфти не усуне несправність зношеної чашки, пошкодженого підшипника або зірочки з виробітком.

Коли потрібні перевірка та заміна

Підставою розібрати механізм є нетипове вмикання ланцюга, ривки під час набору обертів, пробуксовування під навантаженням, металевий шум з боку зчеплення або помітне пошкодження колодок і пружини. Такі ознаки можуть мати кілька причин, тому перед заміною потрібно перевірити стан муфти, чашки, підшипника та деталей приводу в зборі.

• Три колодки мають вільно переміщуватися в передбаченому діапазоні без перекосу та заклинювання.
• Кільцева пружина має утримувати колодки разом; розтягнення, розрив або втрата пружності потребують ремонту.
• Робочі поверхні не повинні мати сколів, тріщин і вираженого нерівномірного виробітку.
• Чашку та підшипник перевіряють окремо, адже їхній стан безпосередньо впливає на роботу встановленої муфти.

Як підібрати деталь

Основний орієнтир цієї позиції — бензопила Goodluck GL 3800. Самої подібності назви моделі недостатньо: у техніки різних випусків і модифікацій можуть відрізнятися зчеплення та сполучені компоненти. До встановлення порівняйте нову і зняту муфти за зовнішнім габаритом, формою та розташуванням трьох колодок, конфігурацією пружини, діаметром і напрямком внутрішньої різьби, висотою центральної маточини, а також посадкою відносно чашки.

Якщо на пилі раніше змінювали двигун, колінчастий вал, чашку або ведучу зірочку, підбір слід вести за фактично встановленими деталями. Муфта має нагвинчуватися без перекосу та вільно розміщуватися всередині чашки, не торкаючись сусідніх частин у вихідному положенні. Невідповідність різьби, висоти або діаметра не можна компенсувати надмірним зусиллям, шайбами чи доробленням колодок.

Установлення та перевірка після ремонту

Перед роботою двигун повністю зупиняють і охолоджують, а випадковий запуск унеможливлюють. Для доступу знімають деталі ріжучої гарнітури та кришку приводу, потім демонтують чашку і штатну муфту в порядку, передбаченому конструкцією пили. Напрямок відкручування потрібно визначити за різьбою знятої деталі або ремонтною документацією конкретної модифікації: у зчеплень бензопил він може відрізнятися від звичного.

Після монтажу перевіряють вільне положення колодок, правильну посадку чашки та відсутність торкання під час ручного прокручування. Перший запуск виконують лише після повного складання пили. На холостому ходу ланцюг має залишатися нерухомим, а зі збільшенням обертів — вмикатися без стороннього шуму й різких ударів. Якщо ланцюг рухається на малих обертах, експлуатацію припиняють і перевіряють налаштування двигуна, пружину, посадку муфти та стан чашки. За відсутності досвіду розбирання і контроль краще доручити фахівцеві з бензоінструменту.
