Знижувальний редуктор ST для двигунів 168F/170F 6,5–7 к.с., автоматичне зчеплення, вал 20 мм

Знижувальний редуктор ST для двигунів 168F і 170F

Редуктор призначений для встановлення на бензинові двигуни серій 168F і 170F потужністю 6,5–7 к.с. Він зменшує частоту обертання, що передається від двигуна до приводу, та дає змогу отримати придатніший тяговий режим для мотоблока й іншої сумісної малої техніки. У конструкцію вже включено автоматичне зчеплення, тому для підключення передачі не потрібний окремий механізм із ручним керуванням.

Посадка розрахована на вихідний вал двигуна діаметром 20 мм зі шпонковим з’єднанням. Шпонка фіксує сполучені деталі одна відносно одної та передає крутний момент без вільного прокручування на валу. Таке виконання застосовується на поширених модифікаціях 168F/170F, проте однакове позначення двигуна не замінює перевірку посадкових параметрів: у техніки різних випусків можуть відрізнятися вал, кріплення та компонування приводу.

Призначення та принцип роботи

Знижувальна передача зменшує оберти на виході порівняно із частотою обертання колінчастого вала двигуна. Завдяки цьому привод отримує режим, зручний для операцій, де важливіші тягове зусилля та контрольована швидкість, а не високі оберти. Автоматичне зчеплення підключає передачу в міру набору двигуном обертів і роз’єднує її після їх зниження. Це спрощує компонування приводу та робить редуктор практичним рішенням для ремонту або переобладнання техніки з відповідними приєднувальними розмірами.

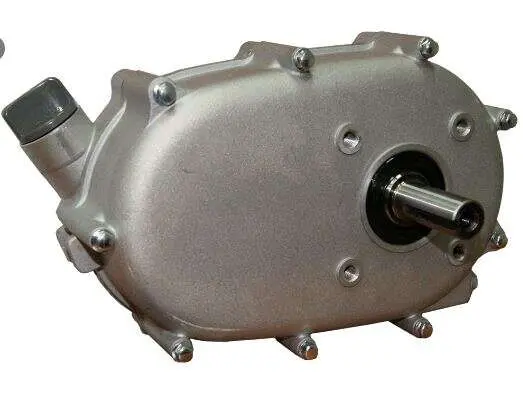

Закритий корпус захищає внутрішній механізм і утримує мастило. На корпусі передбачені точки кріплення, заливна горловина з пробкою та виступний вихідний вал. Таке компонування дає змогу змонтувати редуктор безпосередньо біля двигуна, а потім з’єднати його вихід із наступною частиною приводу способом, передбаченим конструкцією конкретної машини.

Що перевірити під час добору

• Серію та потужність двигуна: редуктор розрахований на 168F/170F потужністю 6,5–7 к.с.
• Діаметр і виконання колінчастого вала: потрібна циліндрична посадка 20 мм під шпонку, а не вал іншого діаметра чи варіант із різьбовим кінцем.
• Кріплення до двигуна: розташування та відстані між отворами необхідно зіставити зі старим редуктором або посадковою площиною картера.
• Вихідну сторону: до монтажу слід перевірити діаметр, довжину й положення вихідного вала, а також спосіб сполучення зі шківом, зірочкою чи іншою деталлю конкретного приводу.
• Вільний простір: корпус, заливна горловина та вихідний вал не повинні впиратися в раму, кожух або сусідні деталі техніки.

Встановлення та обслуговування

Редуктор установлюють на заглушений і надійно зафіксований двигун. Посадкові поверхні очищають, а вал і шпонковий паз оглядають на наявність задирок, деформації та помітного зношення. Деталь має сідати співвісно, без перекосу й ударного запресовування. Кріплення затягують рівномірно, після чого вручну перевіряють вільне обертання та відсутність контакту корпусу з частинами рами.

Перед першим запуском необхідно перевірити наявність і рівень мастила, а його тип та об’єм вибирати за експлуатаційною документацією редуктора. Після монтажу з’єднання спочатку випробовують на невеликих обертах без високого навантаження. Сторонній гул, ривки, виражене нагрівання, витік мастила або помітний люфт потребують зупинки двигуна та повторної перевірки посадки, кріплення і сполучених деталей.

Заміна редуктора актуальна в разі зношення шестерень, люфту валів, пошкодження корпусу, сталого шуму, втрати тяги чи витоку мастила. Для точного замовлення порівняйте стару деталь не лише за позначеннями 168F/170F, а й за валом 20 мм під шпонку, схемою кріплення, напрямком вихідного вала та доступним місцем на техніці. Такий підхід допомагає зібрати привод без неспіввісності й зайвого перероблення рами.
