Натискний диск муфти зчеплення 180N/190N/195N TD

Натискний диск муфти зчеплення 180N/190N/195N TD

Деталь призначена для ремонту муфти зчеплення мотоблоків із редукторами сімейства 180N, 190N та 195N. Натискний диск працює всередині механізму разом із пружинами та дисками зчеплення: під час увімкнення він створює потрібне притискання, завдяки якому крутний момент передається на трансмісію. Під час вимкнення зчеплення тиск знімається, даючи змогу роз’єднати двигун і привод для перемикання режиму або зупинення руху.

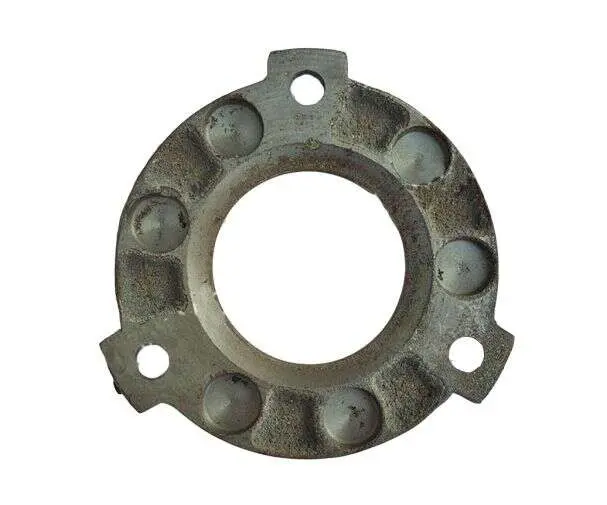

Конструкція розрахована на встановлення із шістьма пружинами. На круглій робочій частині передбачено шість посадкових ділянок, розташованих по колу, а кріплення виконується через три отвори на зовнішніх виступах. У центрі розміщений великий прохідний отвір. Таке виконання потрібно зіставляти з будовою встановленої муфти: для цієї серії існують натискні диски під різну кількість пружин, тому самого позначення двигуна недостатньо для безпомилкового вибору.

Призначення та ознаки потреби в заміні

Натискний диск забезпечує притискання пакета зчеплення. Його стан впливає на повноту з’єднання та роз’єднання муфти. Перевірка деталі доречна за наявності пробуксовування під навантаженням, ривків на початку руху, неповного вимкнення зчеплення або нерівномірного притискання дисків. Причиною таких проявів може бути не лише сам диск: одночасно оглядають пружини, фрикційні деталі, кріплення, механізм вимкнення та спряжені поверхні.

Заміна потрібна в разі виявлення значного виробітку, деформації, тріщин, пошкоджених посадкових місць або слідів перегрівання на робочій поверхні. Встановлювати новий диск разом із несправними пружинами чи сильно зношеними деталями пакета недоцільно: муфта може зберегти перекіс, недостатнє зусилля притискання або нестабільне вмикання. Склад ремонту визначають після розбирання й огляду всього механізму.

Що перевірити перед придбанням

• Серію редуктора: деталь застосовується у механізмах зчеплення 180N, 190N та 195N.
• Кількість пружин: ця версія має шість посадкових ділянок; її не можна плутати з виконанням під дев’ять пружин.
• Геометрію старої деталі: зіставте зовнішній діаметр, центральний отвір, товщину та розташування кріпильних отворів.
• Стан суміжних деталей: перевірте пружини, диски, кріплення та механізм вимкнення, щоб новий натискний диск працював без перекосу.

Рекомендації зі встановлення

Перед складанням посадкові та робочі поверхні очищають від забруднень і продуктів зношування. Диск установлюють без перекосу, зберігаючи правильне положення пружин та інших деталей муфти. Кріплення затягують рівномірно, щоб не створити однобічного навантаження. Після складання перевіряють вільне переміщення механізму вимкнення, повноту вмикання зчеплення та правильність регулювання привода відповідно до будови конкретного мотоблока.

Позначення 180N, 190N і 195N визначають сімейство застосування, проте мотоблоки різних випусків можуть відрізнятися виконанням муфти. Для точного добору потрібно орієнтуватися на шість пружинних позицій і повністю зіставити розміри з демонтованим диском. Такий підхід допомагає уникнути встановлення зовні подібної версії та відновити штатну роботу зчеплення після ремонту.
