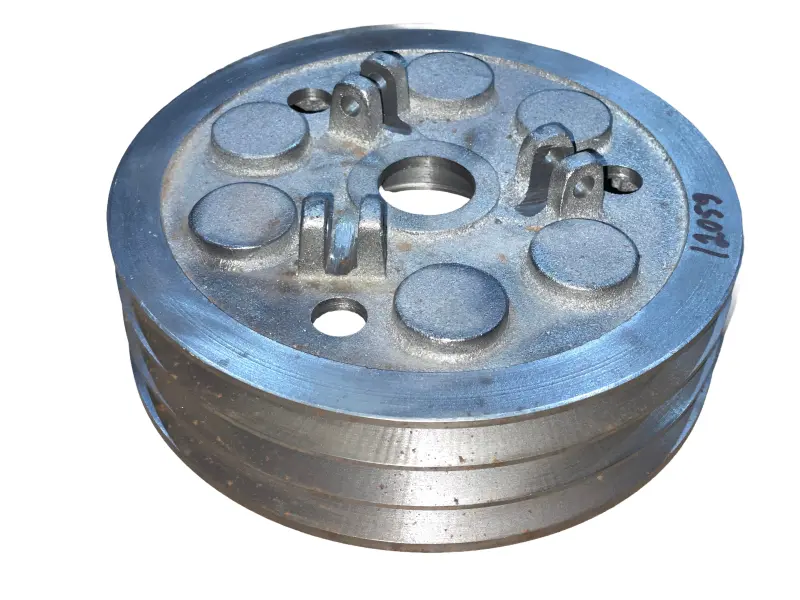

Корпус муфти зчеплення TD для мотоблока 180N/190N/195N, 3 струмки

Триструмковий корпус муфти зчеплення TD для мотоблока

Деталь призначена для ремонту муфти зчеплення мотоблоків із двигунами 180N, 190N та 195N. Корпус є основою механізму зчеплення, який бере участь у передаванні крутного моменту від двигуна до редуктора й трансмісії. Триструмкова зовнішня частина розрахована на відповідну пасову схему привода. Таке виконання застосовують там, де передбачено три паралельні струмки для пасів, тому воно не є прямою заміною дво- або чотириструмкового варіанта без перевірки всієї компоновки.

Муфта пропонується як корпус без повного набору складників. Це рішення для ремонту наявного зчеплення з окремим добором або переставлянням придатних внутрішніх деталей. Його потрібно відрізняти від готової муфти у зборі: перед монтажем слід оцінити стан деталей старого механізму та визначити, які з них можна використати повторно. Корпус має центральний посадковий отвір, три зовнішні струмки, отвори й опорні елементи для складання механізму.

Сумісність і критерії вибору

Основний орієнтир під час добору — сімейство техніки з одноциліндровими чотиритактними дизельними двигунами водяного охолодження 180N, 190N або 195N. Самого збігу позначення двигуна недостатньо: на мотоблоках цієї групи використовуються різні версії зчеплення, що відрізняються кількістю струмків та установною геометрією. Перед замовленням порівняйте корпус зі знятою деталлю та перевірте компонування привода безпосередньо на своїй машині.

• Виконання привода: потрібен саме триструмковий варіант; кількість струмків має відповідати пасовій передачі мотоблока.
• Тип деталі: корпус призначений для складання, а не для монтажу замість повністю укомплектованої муфти без додаткових операцій.
• Посадкова частина: зіставте діаметр і глибину центрального отвору зі старим корпусом та валом техніки.
• Установна геометрія: перевірте розташування отворів, опор, виступів і поверхонь, що сполучаються.
• Розміри пасової частини: порівняйте зовнішній діаметр, загальну ширину, відстань між струмками та положення шківа відносно сусідніх деталей.
• Склад старого зчеплення: заздалегідь переконайтеся, що придатні для повторного монтажу деталі підходять до цього корпусу.

Коли потрібна заміна корпусу

Підставою для ремонту можуть бути пошкодження або помітне зношення пасових струмків, деформація посадкових ділянок, розбиті кріпильні отвори, тріщини чи порушення геометрії корпусу. За таких дефектів встановлення нових пасів або регулювання привода не усуває причину несправності. Перед розбиранням варто перевірити співвісність шківів і стан пасової передачі: неправильне положення сполучених деталей може прискорювати зношення та перешкоджати стабільній роботі зчеплення.

Підготовка до встановлення

Складання виконують на зупиненому мотоблоці після демонтажу старої муфти. Поверхні сполучення очищають, а деталі, які планується переставити, оглядають на зношення, пошкодження та деформацію. Зношені внутрішні компоненти не варто переносити в новий корпус лише заради збереження попередньої комплектації: їхній стан безпосередньо впливає на вмикання зчеплення і передавання зусилля. Кріплення затягують рівномірно, без перекосу, після чого перевіряють вільне переміщення механізму, положення пасів у струмках і відсутність контакту із сусідніми деталями.

Після складання зчеплення потрібно відрегулювати відповідно до вимог конкретної моделі мотоблока та спочатку перевірити без навантаження. Паси мають лежати рівно, а вмикання і вимикання привода — відбуватися без заклинювання та стороннього контакту. Якщо розміри демонтованого корпусу, кількість струмків або схема кріплення відрізняються, цю деталь встановлювати не слід: для надійного ремонту необхідний повний збіг посадкових і сполучних параметрів.
