Муфта зчеплення у зборі для мотоблока 180N/190N/195N, трирівчакова, TD High Quality

Муфта зчеплення у зборі для мотоблока 180N/190N/195N

Муфта призначена для ремонту зчеплення мотоблоків, у яких використовується вузол під позначення 180N, 190N або 195N і трирівчаковий пасовий привід. Вона бере участь у передаванні обертання від двигуна до трансмісії та дає змогу роз’єднувати привід під час перемикання режимів або зупинення руху. Виконання у зборі підходить для заміни всього механізму, коли встановлення окремих деталей не усуває несправність через загальний знос, пошкодження корпусу чи порушення роботи важільної системи.

Конструкція та призначення

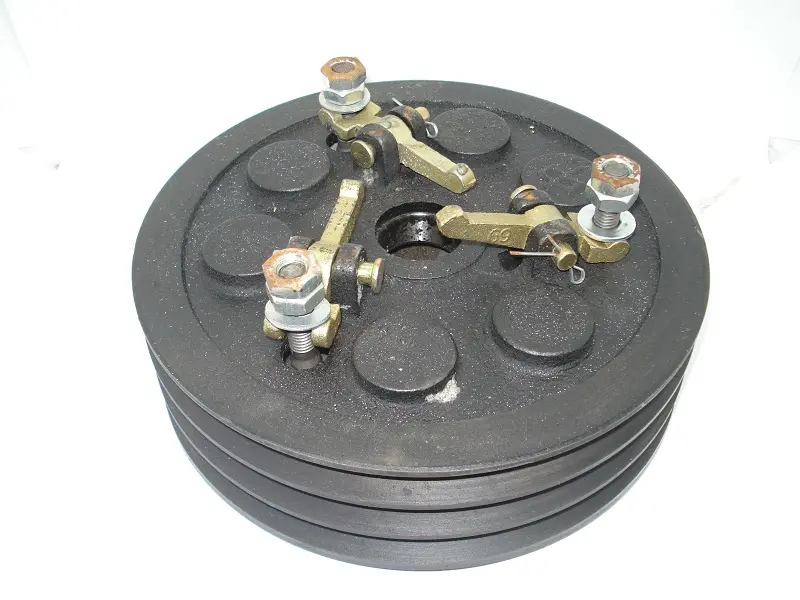

Круглий корпус об’єднаний зі шківом, на зовнішній поверхні якого розташовано три рівчаки для приводних пасів. На лицьовому боці встановлено три важелі з регулювальними кріпленнями. Таке компонування розраховане на спільну роботу механізму вмикання зчеплення та трирівчакового пасового приводу. Муфта належить до деталей трансмісії мотоблока й не є генератором або компонентом системи живлення двигуна.

Трирівчакове виконання потрібно відрізняти від зовні подібних дво- та чотирирівчакових варіантів для цієї групи техніки. Кількість канавок визначає відповідність шківа встановленому пасовому приводу, тому вибирати деталь лише за позначенням двигуна недостатньо. Вузол має збігатися зі старою муфтою за загальним компонуванням, способом посадки, розташуванням кріплень і параметрами спряжених деталей.

Що перевірити перед вибором

• Позначення техніки: деталь заявлена для мотоблоків 180N, 190N і 195N; позначення потрібно звірити з фактично встановленою модифікацією.
• Кількість рівчаків: шків має три канавки. Дворівчакова або чотирирівчакова муфта не вважається прямою заміною без окремого підтвердження.
• Посадкове з’єднання: порівняйте форму й розмір центральної посадки, глибину встановлення та положення муфти відносно сусідніх деталей.
• Габарити: зіставте зовнішній діаметр, загальну висоту та розташування пасів зі знятим вузлом. Ці параметри не можна визначати лише за назвою моделі.
• Привід керування: перевірте розташування важелів, кріплень і точок взаємодії з механізмом вимикання зчеплення.

Коли потрібна заміна

Перевірка муфти доречна за наявності пробуксовування під навантаженням, неповного вмикання або вимикання зчеплення, ривків на початку руху, стороннього шуму, помітного зносу пасових канавок чи деформації деталей механізму. Такі ознаки можуть мати кілька причин, тому перед заміною також слід оглянути привід керування, паси, посадкові поверхні та спряжені компоненти. Якщо пошкодження охоплює кілька частин муфти, встановлення вузла у зборі допомагає виконати комплексний ремонт без добору кожного компонента окремо.

Установлення та регулювання

Перед монтажем порівняйте нову та зняту муфти поруч, приділивши увагу центральній посадці, кількості рівчаків, висоті шківа й положенню важелів. Посадкову поверхню потрібно очистити, а кріплення перевірити на придатність. Після встановлення паси мають розташовуватися у своїх канавках без бокового перекосу та контакту із сусідніми деталями. Натяг пасів і привід вимикання зчеплення регулюють відповідно до інструкції конкретного мотоблока: надмірний або недостатній натяг здатний спричинити прослизання, нагрівання та прискорений знос.

Після складання спочатку перевірте вільний хід керування та переміщення механізму без навантаження. Потім виконайте коротку пробну роботу, контролюючи повноту вмикання, відсутність перекосу пасів і незвичного шуму. Точне попереднє звіряння особливо важливе для техніки, де позначення 180N, 190N і 195N поєднуються з кількома варіантами шківів та посадкових з’єднань.
