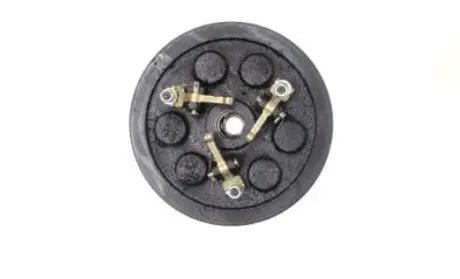

Муфта зчеплення в зборі для мотоблока 180N/190N/195N, двострумкова TD

Муфта зчеплення в зборі для мотоблоків 180N, 190N і 195N

Муфта призначена для ремонту зчеплення мотоблоків із двигунами сімейства 180N, 190N і 195N. Вона передає крутний момент від двигуна до трансмісії та дає змогу роз'єднувати привід під час перемикання режиму роботи або зупинки руху. Виконання в зборі зручне для комплексної заміни зношеного механізму, коли ремонт окремих деталей уже недоцільний або потрібно відновити нормальне вмикання приводу.

Особливість цієї версії — двострумкова шківна частина. Два струмки розраховані на пасову схему з двома доріжками, тому під час підбору цю муфту потрібно відрізняти від одно-, три- та чотириструмкових варіантів для схожих мотоблоків. Кількість струмків безпосередньо пов'язана з конфігурацією пасового приводу: невідповідне виконання не забезпечить правильного розташування пасів відносно ведучих і ведених шківів.

Що перевірити перед вибором

• Позначення двигуна: виріб заявлений для мотоблоків 180N, 190N і 195N. Позначення слід звірити зі встановленим двигуном та документацією техніки.
• Кількість струмків: на замінюваній муфті має використовуватися двострумкова схема. Подібні механізми пропонуються також з іншою кількістю пасових доріжок.
• Посадкове з'єднання: порівняйте форму й розміри центрального отвору, спосіб фіксації та положення муфти на валу зі старою деталлю.
• Габарити: до встановлення зіставте зовнішній діаметр, загальну ширину та виліт шківної частини. Ці параметри впливають на розміщення деталі й лінію проходження пасів.
• Суміжні деталі: перевірте стан пасів, приводу вимикання та посадкової поверхні вала. Їхнє зношення може заважати правильній роботі нової муфти.

Коли потрібна заміна

Діагностика зчеплення потрібна в разі пробуксовування під навантаженням, ривків під час початку руху, неповного роз'єднання приводу, стороннього шуму або помітного зношення деталей механізму. Такі ознаки можуть бути пов'язані не лише із самою муфтою, тому перед ремонтом перевіряють регулювання приводу, стан пасів, співвісність шківів і справність суміжних компонентів. Комплексна перевірка допомагає усунути причину несправності, а не тільки її зовнішній прояв.

Рекомендації щодо встановлення

Перед монтажем техніку необхідно зупинити, унеможливити випадковий запуск двигуна та зняти натяг із пасового приводу. Посадкову поверхню очищають, після чого муфту встановлюють без перекосу й фіксують передбаченим конструкцією способом. Після складання перевіряють вільне вмикання та вимикання зчеплення, положення пасів в обох струмках і їх збіг із лінією відповідних шківів.

Регулювання виконують відповідно до вимог конкретного мотоблока: надто малий або надмірний хід приводу може спричинити неповне роз'єднання чи пробуксовування. Першу перевірку проводять без навантаження, контролюючи відсутність биття, зачіпання та незвичного шуму. Потім механізм короткочасно перевіряють у штатному режимі. Якщо розміри старої деталі неможливо виміряти або конструкція приводу відрізняється від типової, підбір і встановлення доцільно доручити фахівцеві з мотоблочної техніки.

Короткі характеристики

• Тип деталі: муфта зчеплення в зборі.
• Призначення: пасовий привід трансмісії мотоблока.
• Заявлені позначення двигунів: 180N, 190N, 195N.
• Виконання шківної частини: два струмки.
• Позначення товарної версії: TD.

Ця модифікація призначена для ремонту техніки, у якій початково встановлена муфта відповідного типу з двома пасовими доріжками. Для точного вибору одночасно враховуйте позначення двигуна, геометрію посадки, розміри корпусу та розташування шківа відносно пасового приводу.
