Вилка вимикання зчеплення мотоблока 180N/190N/195N TD

Вилка вимикання зчеплення мотоблока 180N/190N/195N TD

Деталь призначена для механізму зчеплення мотоблоків із позначеннями 180N, 190N і 195N. Вилка приймає керувальне зусилля від привода та передає його механізму вимикання зчеплення. Завдяки цьому оператор може роз’єднати двигун і трансмісію перед перемиканням режиму або зупиненням руху. Це невелика, але функціонально важлива деталь: стан її опорної ділянки, важеля та двох робочих виступів безпосередньо впливає на правильність ходу механізму.

Призначення та конструкція

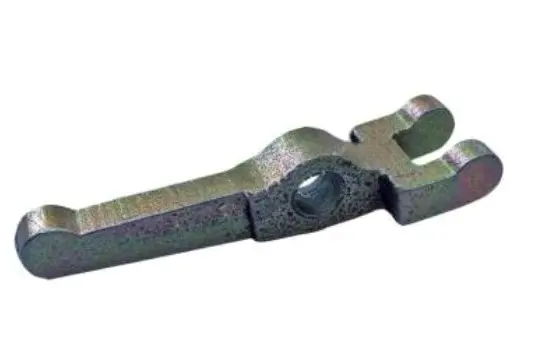

Вилка має форму суцільної важільної деталі з подовженим плечем, центральною опорною частиною та роздвоєним робочим кінцем. Така конфігурація дає змогу одночасно взаємодіяти з приводом і парною контактною зоною механізму вимикання зчеплення. Деталь застосовується саме у зчепленні мотоблока та не є вилкою перемикання передач: ці запчастини виконують різні функції й не можуть замінювати одна одну під час ремонту.

Заміна вилки потрібна в разі деформації важеля, помітного вироблення контактних ділянок, пошкодження опорного місця або появи надмірного люфту. Такий знос може змінити хід привода: зчеплення починає вимикатися не повністю, момент спрацьовування зміщується, а звичне регулювання вже не забезпечує потрібного результату. Перед придбанням доцільно оглянути весь механізм, адже подібні ознаки також можуть бути пов’язані з налаштуванням привода або станом спряжених деталей.

Як перевірити сумісність

Позначення 180N, 190N і 195N є основним орієнтиром для добору цієї версії. Водночас мотоблоки однієї групи можуть відрізнятися виконанням зчеплення та редуктора, тому самого позначення двигуна недостатньо для остаточного вибору. Нову вилку потрібно зіставити зі знятою деталлю за загальною формою, довжиною важільної частини, положенням центральної опори, конфігурацією роздвоєного кінця, відстанню між його виступами та напрямком їхньої роботи.

• Тип деталі: вилка вимикання зчеплення.
• Призначення: передавання керувального зусилля всередині механізму зчеплення мотоблока.
• Заявлена застосовність: виконання з позначеннями 180N, 190N і 195N.
• Конструктивна форма: подовжений важіль, центральна опорна зона та два робочі виступи.
• Позначення версії: TD.

Установлення та перевірка після ремонту

Перед монтажем потрібно очистити посадкову ділянку та перевірити спряжені поверхні. Вилка має встановлюватися без перекосу, вільно проходити передбачений хід і правильно входити обома виступами у відповідну частину механізму. Якщо стара деталь має несиметричне вироблення, варто перевірити положення опори та співвісність спряження: установлення нової вилки без усунення причини може спричинити повторний прискорений знос.

Після складання привод зчеплення регулюють відповідно до настанови для конкретного мотоблока. Спочатку перевіряють переміщення механізму без навантаження, а потім — повноту вмикання та вимикання зчеплення. Важіль не повинен упиратися раніше завершення потрібного ходу, а вилка не має заїдати чи торкатися сусідніх деталей поза передбаченими точками. Така послідовність допомагає впевнитися, що обрана запчастина відповідає конкретному виконанню агрегата та встановлена правильно.

Вилка TD підходить для ремонту зчеплення мотоблока 180N, 190N або 195N за умови збігу конструкції зі знятою запчастиною. Ретельне зіставлення геометрії до монтажу особливо важливе, якщо техніку вже ремонтували, комплектували іншим редуктором або вносили нестандартні зміни до привода.
