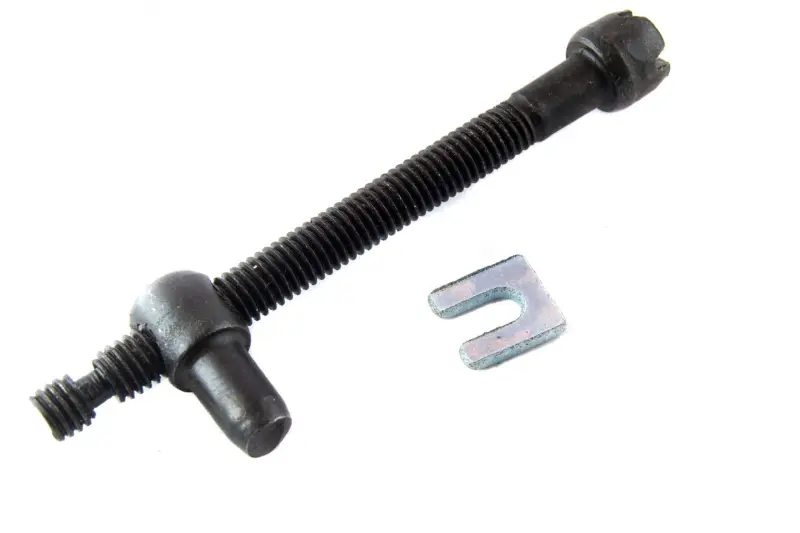

Натягувач ланцюга для бензопили Goodluck GL 4500/5200, пряма передача, SVET

Натягувач ланцюга SVET для Goodluck GL 4500/5200

Механічний натягувач призначений для регулювання положення напрямної шини та натягу пиляльного ланцюга на бензопилах Goodluck GL 4500 і GL 5200 із прямим передаванням регулювального зусилля. Деталь установлюється у передбачене для неї місце біля кріплення шини. Під час обертання гвинта регулювальний палець переміщує шину вперед або назад, даючи змогу прибрати провисання ланцюга чи послабити його для обслуговування та заміни різальної гарнітури.

Конструкція належить саме до прямого типу: регулювальний гвинт діє на рухомий палець без черв’ячної пари. Це принциповий критерій добору, адже для бензопил сімейства 4500/5200 зустрічаються натягувачі з різною будовою передачі. Зовні подібні варіанти не можна вважати взаємозамінними лише за назвою моделі пили — мають збігатися розташування гвинта, форма посадкового місця, напрямок регулювання та положення пальця відносно отвору в шині.

Що перевірити перед вибором

• Модель бензопили: деталь розрахована на Goodluck GL 4500 і GL 5200, однак перед установленням потрібно врахувати виконання конкретної пили.
• Тип механізму: потрібен варіант із прямою передачею, а не натягувач із черв’ячним приводом.
• Посадкова конфігурація: порівняйте зі знятою деталлю довжину й розташування різьбової частини, положення поперечного пальця та спосіб фіксації в корпусі.
• З’єднання із шиною: регулювальний палець повинен без перекосу входити у призначений отвір напрямної шини та вільно переміщувати її під час обертання гвинта.
• Стан суміжних деталей: до складання огляньте отвір шини, кріплення, кришку зірочки й посадкове місце натягувача. Їх пошкодження або забруднення може перешкоджати нормальному регулюванню навіть із справною новою деталлю.

Установлення та регулювання

Роботи виконують на зупиненій та охолодженій бензопилі. Перед монтажем знімають бічну кришку й послаблюють кріплення напрямної шини. Натягувач розміщують у штатному посадковому місці, після чого суміщають його палець з отвором шини. Гвинт має обертатися без заїдання, а палець — рухатися вздовж регулювального ходу без помітного перекосу. Якщо деталі не суміщаються вільно, не варто затягувати кріплення із зусиллям: спочатку потрібно повторно перевірити виконання механізму та правильність розташування шини.

Регулювання проводять за злегка послабленого кріплення шини, щоб вона могла переміщуватися. Носок шини підіймають і поступово обертають гвинт до усунення провисання знизу. Ланцюг повинен прилягати до шини, залишатися в її пазу та водночас переміщуватися вручну без заклинювання. Працювати з різальними ланками слід у захисних рукавичках. Після затягування кріплення шини натяг перевіряють ще раз: остаточна фіксація може трохи змінити положення гарнітури.

Надто слабке регулювання залишає помітне провисання, а надмірне ускладнює рух ланцюга та збільшує навантаження на сполучені деталі. Новий або нещодавно встановлений ланцюг здатний швидше змінювати натяг на початку експлуатації, тому стан гарнітури перевіряють після перших коротких періодів роботи, а надалі — регулярно відповідно до інструкції бензопили.

Коли потрібна заміна

Натягувач замінюють, якщо гвинт деформований, різьба пошкоджена, регулювальний палець має критичне зношення або механізм обертається, але більше не переміщує шину в доступному діапазоні. Підставою для діагностики також є заїдання гвинта, неможливість утримати вибране положення та недостатній хід регулювання за справних ланцюга і шини. Перед заміною доцільно встановити причину несправності: якщо пошкоджені отвір шини, кріплення кришки або посадкова зона корпусу, встановлення лише натягувача проблему не усуне.

Модель SVET підходить для ремонту штатного механізму прямого типу на сумісній версії Goodluck GL 4500/5200. Точне порівняння геометрії зі знятою деталлю допомагає вибрати потрібне виконання та відновити зручне регулювання пиляльного ланцюга без перероблення посадкового місця.
