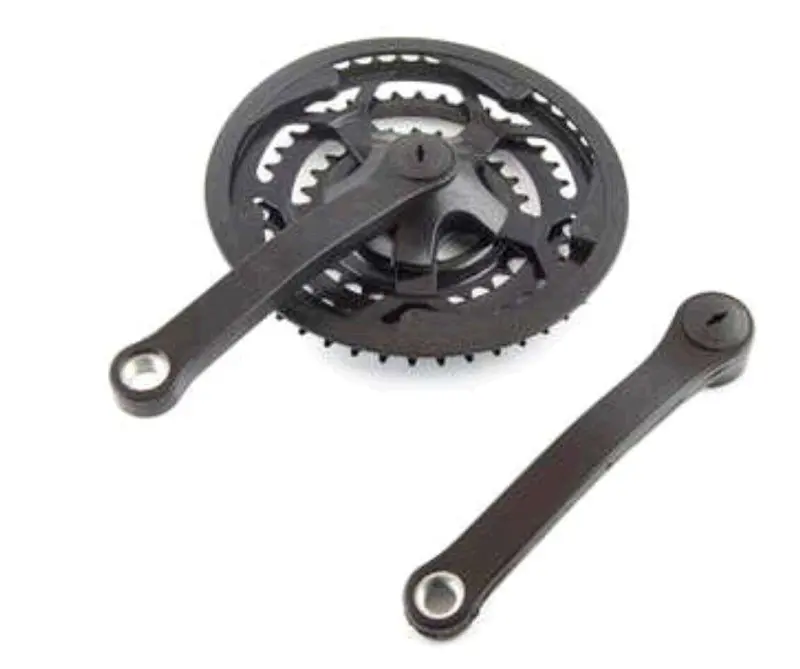

Система шатунів KL 28/38/48T, 170 мм, під квадрат, чорна, із захистом

Система шатунів KL 28/38/48T для велосипедної трансмісії

Комплект призначений для велосипеда з потрійною передньою системою та каретковим валом під квадрат. Він поєднує правий шатун із трьома ведучими зірками на 28, 38 і 48 зубців, лівий шатун та зовнішній захист. Довжина обох шатунів становить 170 мм. Така конфігурація підходить для заміни зношеної системи з такими самими основними параметрами або для складання трансмісії, розрахованої на три передні зірки.

Під час педалювання шатуни передають зусилля від педалей до ведучих зірок, а вибрана зірка приводить ланцюг. Три розміри — 28T, 38T і 48T — дають змогу передньому перемикачу переводити ланцюг між малою, середньою та великою зіркою. Мала зірка використовується для легшого передатного відношення, середня є проміжним варіантом, а велика забезпечує вище передатне відношення. Фактичний діапазон передач залежить також від задніх зірок, довжини ланцюга та налаштування всієї трансмісії.

Конструкція та основні параметри

• Три передні зірки: 28, 38 і 48 зубців.
• Довжина шатунів: 170 мм.
• Посадка на каретковий вал: під квадрат.
• Виконання: правий шатун із зірками та окремий лівий шатун.
• Колір: чорний.
• Захист: зовнішній диск закриває частину зони біля великої зірки.

Захисний диск розташований із зовнішнього боку системи та частково відокремлює велику зірку від випадкового контакту. Він не змінює кількість передач і не замінює правильного налаштування ланцюга чи переднього перемикача. Чорне виконання дозволяє поєднати комплект із більшістю темних компонентів трансмісії та рам.

Що перевірити перед вибором

Для правильної заміни порівняйте нову систему зі знятою деталлю за п’ятьма головними ознаками: квадратною посадкою, довжиною шатунів 170 мм, кількістю передніх зірок, поєднанням 28/38/48T і розташуванням лінії ланцюга. Збігу лише кількості зубців недостатньо: положення зірок відносно рами залежить також від каретки та довжини її вала. Зірки не повинні торкатися пера рами, а ланцюг має проходити без надмірного бокового перекосу.

Велосипед повинен мати трансмісію, розраховану на три передні зірки. Передній перемикач перевіряють за допустимим розміром великої зірки та діапазоном між великою і малою зіркою. Манетка має керувати трьома положеннями. Окремо звіряють сумісність наявного ланцюга та заднього набору зірок, оскільки конфігурація 28/38/48T сама по собі не визначає потрібної ширини ланцюга.

Довжина 170 мм вимірюється від центра посадки на каретковий вал до центра осі педалі. Під час заміни пари бажано зберігати довжину попередніх шатунів: це допомагає залишити звичну траєкторію педалювання та однакову відстань педалей від каретки. Перед установленням також перевірте різьбу педалей за старими шатунами або характеристиками педалей. Права й ліва педалі мають різний напрямок різьби, тому їх установлюють лише на відповідні сторони.

Установлення та налаштування

Систему монтують на справний квадратний вал без пошкоджених граней і помітного люфту каретки. Для зняття старих шатунів зазвичай потрібен відповідний знімач, а кріплення затягують із зусиллям, зазначеним виробником каретки або системи. Після монтажу перевіряють проміжок між зірками та рамою, положення шатунів, вільне обертання, перемикання на всіх трьох зірках і проходження ланцюга в усіх використовуваних комбінаціях передач.

Якщо попередню систему замінюють через погнуті зубці, биття, тріщину, пошкоджену квадратну посадку або зірвану різьбу педалі, одночасно огляньте ланцюг, каретку та передній перемикач. Зношені суміжні компоненти можуть погіршити роботу навіть нового комплекту. Після перших поїздок корисно переконатися, що кріплення шатунів залишається затягнутим, ланцюг не торкається захисту, а перемикання відбувається без сходження ланцюга.

Система KL 28/38/48T підійде для ремонту велосипеда, у якого збігаються тип каретки, довжина шатунів і параметри потрійної трансмісії. Ретельна перевірка посадки та лінії ланцюга перед монтажем допомагає отримати рівне обертання, коректне перемикання й повноцінне використання всіх трьох передніх зірок.
