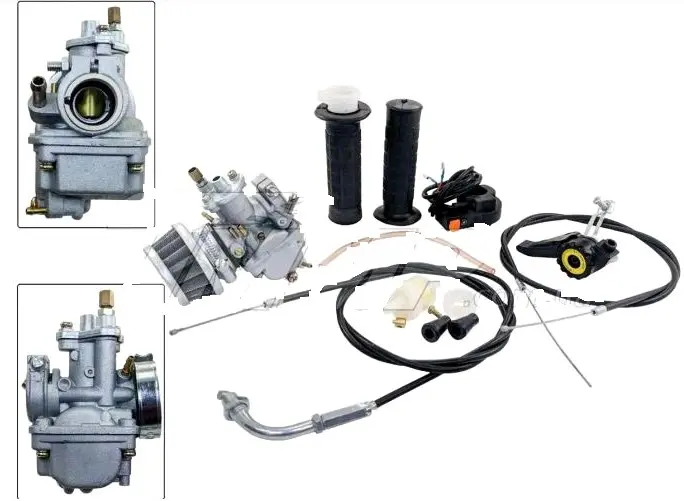

Комплект карбюратора веломотора F50/F80 з ручкою газу та тросами

Комплект карбюратора для веломоторів F50/F80

Комплект поєднує карбюратор, ручку газу та тросове керування для веломоторів серій F50 і F80. Таке виконання підходить для ремонту системи живлення й керування дроселем, коли потрібно замінити не одну окрему деталь, а узгоджені між собою компоненти. Карбюратор готує паливно-повітряну суміш, а поворотна ручка через трос переміщує дросельний золотник і дає змогу водієві змінювати оберти двигуна безпосередньо з керма.

Призначення та будова

Карбюратор встановлюється на впускний патрубок двигуна та з'єднується з паливною магістраллю. У його верхній частині розташований механізм дроселя: наконечник троса фіксується в золотнику, а поворотна пружина допомагає механізму повертатися у вихідне положення після відпускання ручки. Вільний рух рукоятки та правильне прокладання троса безпосередньо впливають на передбачуваність керування обертами.

До конфігурації входять поворотна рукоятка газу, парна нерухома грипса, корпус керування з кнопкою зупинки двигуна, троси та з'єднувальні деталі. Комплектна конфігурація зручна під час відновлення веломотора після зношення троса, пошкодження рукоятки або несправності старого карбюратора: основні компоненти керування можна замінити в межах одного ремонту. Перед монтажем варто розкласти деталі та зіставити їхнє призначення зі знятими компонентами.

Що перевірити під час вибору

• Серію двигуна. Комплект заявлений для веломоторів F50 і F80. Самої подібності зовнішнього вигляду недостатньо: позначення серії двигуна потрібно перевірити до встановлення.
• Посадку карбюратора. Порівняйте форму впускного з'єднання, спосіб фіксації та розташування регулювальних органів зі старою деталлю.
• Виконання дроселя. Перевірте конструкцію кришки, золотника, поворотної пружини й наконечника троса. Ці частини мають складатися без перекосу та надмірного натягу.
• Кермове керування. Зіставте посадку поворотної рукоятки на правому боці керма, розташування корпусу кнопки та можливість вільно прокласти трос.
• Підключення. До монтажу порівняйте кінці тросів, паливні штуцери та проводи кнопки зупинки з обладнанням конкретного веломотора.

Рекомендації зі встановлення

Монтаж починають із перевірки впускного патрубка та стану його посадкової поверхні. Карбюратор розміщують рівно й надійно фіксують штатним кріпленням. Трос проводять крізь кришку та пружину, після чого його наконечник установлюють у паз дросельного золотника. Золотник має ввійти в корпус у правильному положенні, без заїдання. Поворотну ручку встановлюють праворуч на кермі та до запуску кілька разів перевіряють повний хід в обох напрямках і самостійне повернення.

Трос прокладають плавними вигинами, не притискаючи його до гарячих частин двигуна й не створюючи ділянок, де оболонка може перегнутися або зачепитися під час повороту керма. Паливне з'єднання складають без перекосу та перевіряють на відсутність підтікань. Проводи кнопки зупинки підключають за схемою конкретного двигуна. Налаштування холостого ходу та складу суміші виконують після завершення монтажу відповідно до інструкції веломотора, оскільки універсальні положення гвинтів без урахування версії карбюратора застосовувати не варто.

Коли комплект актуальний

Заміна доцільна в разі пошкодженого корпусу карбюратора, заїдання дроселя, тугого або розплетеного троса, тріщин рукоятки та порушення повернення газу. Перед установленням корисно перевірити також впуск, паливний шланг і герметичність з'єднань: схожі порушення роботи двигуна можуть мати кілька причин. Після складання ручка повинна рухатися вільно, золотник — повертатися без затримки, а кермо — повертатися від упору до упору без натягування троса.
