Паливна трубка високого тиску для мотоблока ZS/ZH1100 (15 к.с.) TD

Паливна трубка високого тиску TD для ZS/ZH1100

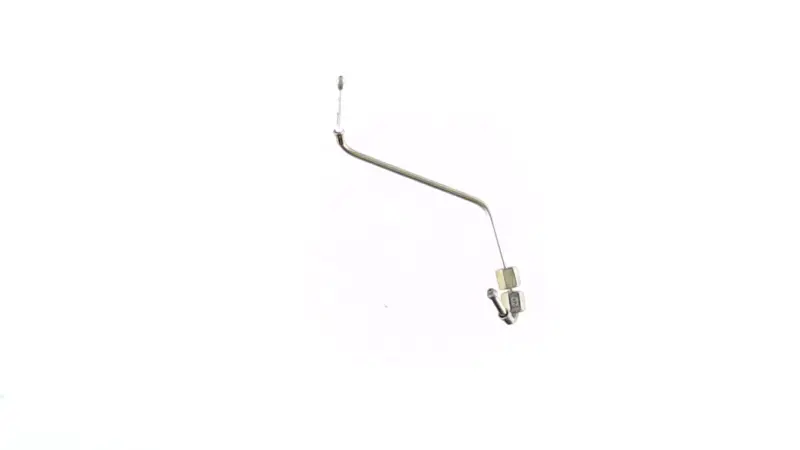

Деталь призначена для паливної системи двигунів ZS1100 і ZH1100 потужністю 15 к.с., які встановлюють на мотоблоки та іншу сумісну малу сільськогосподарську техніку. Трубка передає пальне на ділянці високого тиску та замінює штатну деталь у разі порушення герметичності, пошкодження приєднувальних частин або деформації траси. Жорстка вигнута форма задає положення трубки відносно з’єднуваних компонентів, тому під час добору мають значення не лише позначення двигуна, а й конфігурація демонтованої деталі.

Призначення та особливості конструкції

Трубка має сформовані вигини та приєднувальні закінчення, розраховані на монтаж у передбаченому місці паливної системи. Така конструкція дає змогу прокласти паливну лінію визначеною траєкторією та з’єднати відповідні точки без застосування довгого гнучкого шланга. Деталь належить до виконання TD і призначена для серії ZS/ZH1100, зазначеної в назві позиції.

Причиною заміни можуть бути сліди пального біля з’єднань, пошкодження трубки, порушення форми після ремонту двигуна або стан, коли приєднання вже неможливо встановити без перекосу. Не можна компенсувати невідповідність силовим згинанням деталі: неправильна геометрія створює напруження на приєднаннях і свідчить про помилку добору чи монтажу. Для ремонту потрібна трубка, яка повторює розташування вигинів та орієнтацію закінчень штатної лінії.

Що перевірити перед замовленням

• Модель двигуна. Позицію добирають для ZS1100 або ZH1100 у виконанні 15 к.с.; подібне призначення іншої трубки не підтверджує взаємозамінність.
• Форму траси. Порівняйте кількість і напрямок вигинів, загальну конфігурацію та положення обох закінчень зі знятою деталлю.
• Приєднання. Перевірте конструкцію з’єднувальних частин, їхню орієнтацію та посадку на відповідних деталях двигуна.
• Місце монтажу. Уточніть, яку саме лінію паливної системи потрібно замінити: для ZS/ZH1100 продаються різні трубки, зокрема варіанти для форсунки, фільтра та зворотного відведення пального.
• Вільне розміщення. Після попереднього примірювання трубка не повинна впиратися в сусідні деталі або встановлюватися з помітним натягом.

Рекомендації з монтажу

Роботи виконують на зупиненому й охололому двигуні. Перед демонтажем старої трубки очистьте зони з’єднань, щоб забруднення не потрапили всередину паливної апаратури. Нову деталь спочатку розмістіть штатною траєкторією та сумістіть обидва закінчення без примусового згинання. Кріпильні з’єднання потрібно наживити вручну, переконатися у відсутності перекосу та затягнути відповідно до вимог настанови конкретного двигуна. Якщо конструкцією передбачені окремі ущільнювальні деталі, їхній стан перевіряють під час розбирання та застосовують лише відповідно до будови з’єднання.

Після монтажу відновіть подавання пального у порядку, визначеному інструкцією двигуна, та огляньте місця приєднання під час пробного запуску. На стиках не повинно бути підтікань, а сама трубка не має торкатися рухомих частин або помітно вібрувати через неправильне положення. У разі виявлення витоку двигун зупиняють і повторно перевіряють посадку з’єднань. Правильний збіг моделі, форми та приєднувальних закінчень дає змогу встановити трубку без перероблення штатного компонування паливної системи.
