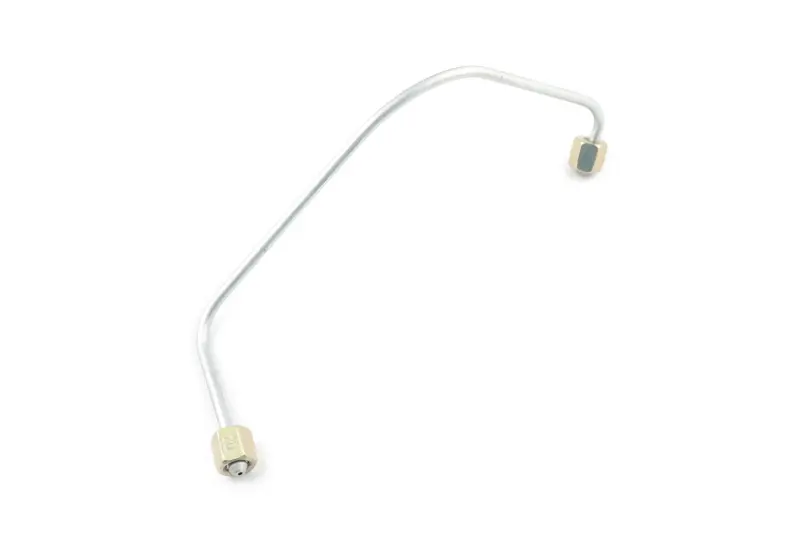

Паливна трубка високого тиску для мотоблока 190N/195N (12/15 к.с.) TD

Паливна трубка високого тиску для двигунів 190N і 195N

Формована трубка TD призначена для паливної системи мотоблоків з одноциліндровими дизельними двигунами 190N і 195N водяного охолодження. Вона передає паливо під високим тиском від паливного насоса до форсунки, тому справність самої трубки та герметичність обох з’єднань безпосередньо впливають на стабільність подавання палива. Позначення 12/15 к.с. використовується для вибору цієї версії деталі у відповідній групі двигунів.

Призначення та конструкція

Деталь має вигляд жорсткої трубки заданої форми з вигинами та приєднувальними гайками на обох кінцях. Така конфігурація дає змогу прокласти лінію між насосом і форсункою без контакту з розташованими поруч частинами двигуна. Штатні вигини особливо важливі під час монтажу: трубка має підходити до обох з’єднань вільно, без примусового розтягування, перекручування або зміни форми.

На відміну від звичайного паливного шланга, ця трубка працює на ділянці високого тиску. Вона розрахована на конкретне взаємне розташування точок підключення, тому модель двигуна є важливим, але не єдиним критерієм вибору. Перед замовленням потрібно зіставити стару деталь за загальною конфігурацією, напрямком і кількістю вигинів, розташуванням гайок, типом приєднувальних кінців та траєкторією прокладання.

Що перевірити під час добору

• Модель двигуна: трубка призначена для дизельних двигунів 190N і 195N, які встановлюють на мотоблоки.
• Виконання: позначення TD та вказівка 12/15 к.с. мають відповідати потрібному варіанту запчастини.
• Форма: порівняйте вигини й орієнтацію обох кінців із демонтованою трубкою.
• З’єднання: перевірте форму посадкових ділянок, розміри гайок і відповідність різьби штуцерам.
• Прокладання: після суміщення з насосом і форсункою трубка не повинна впиратися в корпусні деталі або встановлюватися з бічним зусиллям.

Перевірка геометрії потрібна навіть за збігу позначення двигуна: на техніці різних років випуску та комплектацій можуть використовуватися відмінні варіанти паливної апаратури й розташування з’єднань. Потужність мотоблока також не замінює порівняння форми. Найнадійніший спосіб вибору — одночасно врахувати модель двигуна, позначення потрібної версії та конструкцію раніше встановленої трубки.

Заміна та встановлення

Трубку замінюють у разі порушення герметичності, пошкодження посадкових кінців, деформації або появи тріщини. Приводом для перевірки є сліди палива біля з’єднань і нестабільне подавання після оцінювання стану інших деталей паливної системи. Пошкоджену трубку не варто випрямляти багаторазовими перегинаннями: зміна штатної геометрії створює напруження біля з’єднань і заважає правильно сумістити посадкові поверхні.

Перед монтажем очищують ділянки навколо насоса та форсунки, щоб забруднення не потрапили всередину відкритих штуцерів. Спочатку обидва з’єднання суміщають без перекосу й наживляють гайки вручну, після чого рівномірно затягують відповідним інструментом. Не слід підтягувати гайкою трубку, яка не збігається зі штуцером за положенням: спочатку потрібно переконатися, що вибрано правильну конфігурацію. Точний момент затягування визначають за документацією конкретного двигуна.

Після встановлення перевіряють, щоб трубка не торкалася рухомих частин, не була притиснута до гострих крайок і не перебувала під постійним бічним зусиллям. Під час першого запуску контролюють обидва з’єднання на відсутність витоку. Правильно підібрана трубка TD відновлює передбачений маршрут подавання палива між насосом і форсункою та підходить для ремонту паливної системи мотоблока з двигуном 190N або 195N.
