Патрон важеля витискного підшипника мотоблока 180N/190N/195N, тип 81 TD

Патрон важеля витискного підшипника для мотоблока 180N/190N/195N

Патрон призначений для механізму вимикання зчеплення у трансмісії важкого мотоблока. Деталь установлюється на коробку передач та слугує опорою для компонентів, які забезпечують переміщення витискного підшипника під час дії на важіль зчеплення. Ця позиція застосовується в техніці з дизельними двигунами сімейств 180N, 190N і 195N та належить до виконання типу 81.

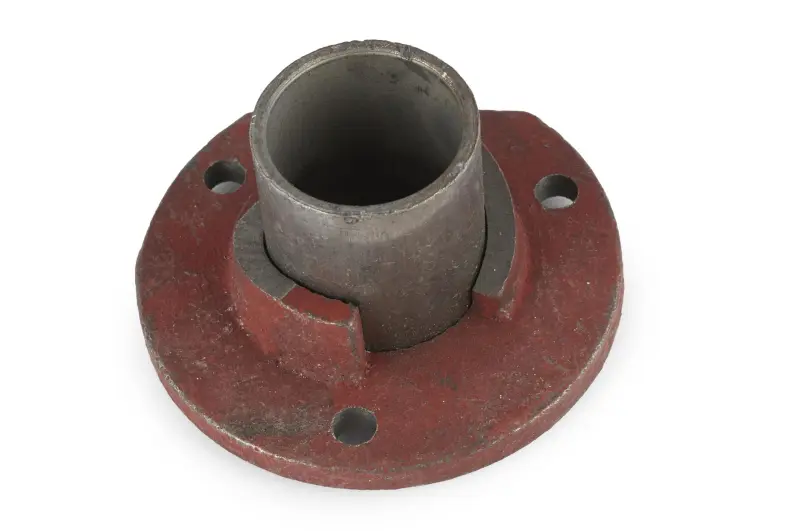

Корпус має круглу основу з трьома кріпильними отворами та центральну циліндричну напрямну. В основі передбачений відкритий сектор для взаємодії з важелем. Цю будову потрібно враховувати під час добору: патрони для різних коробок передач можуть відрізнятися розташуванням отворів, формою вирізу, висотою напрямної та посадковими діаметрами, навіть коли техніка оснащена двигуном тієї самої серії.

Призначення деталі в механізмі зчеплення

Після натискання на важіль керування зусилля передається механізму вимикання зчеплення. Патрон бере участь у розміщенні та спрямованому переміщенні витискного підшипника, завдяки чому вплив передається на зчеплення в потрібному напрямку. Стан посадкових поверхонь і кріплення впливає на вільний рух сполучених деталей та правильність регулювання приводу.

Заміна патрона потрібна в разі зношення напрямної або ділянки контакту з важелем, появи помітного люфту, пошкодження основи, кріпильних отворів чи відкритого сектора. Підставою для огляду також можуть бути заїдання механізму, нерівномірний хід важеля та неможливість правильно відрегулювати вимикання зчеплення. Перед ремонтом потрібно перевірити не лише патрон, а й важіль, витискний підшипник, кріплення та сполучені посадкові місця.

Що звірити перед вибором

• Серію техніки: деталь розрахована на застосування з мотоблоками, оснащеними двигунами 180N, 190N або 195N.
• Виконання коробки: ця модифікація належить до типу 81; позначення двигуна саме по собі не визначає конструкцію трансмісії.
• Схему кріплення: в основі передбачені три отвори, тому потрібно порівняти їхню кількість, взаємне розташування та відстані з демонтованою деталлю.
• Посадкову частину: порівняйте зовнішній і внутрішній діаметри центральної напрямної, її висоту та глибину посадки.
• Форму відкритого сектора: положення і ширина вирізу мають відповідати розташуванню важеля та сусідніх компонентів.
• Сполучення з підшипником: перевірте посадку використовуваного витискного підшипника та свободу його робочого переміщення.

Позначення 180N, 190N і 195N стосуються сімейств двигунів, однак патрон установлюється у трансмісійній частині. Тому під час замовлення одночасно враховують модель мотоблока, тип коробки та геометрію знятої деталі. Порівняння лише за потужністю або позначенням двигуна може призвести до вибору іншої версії патрона.

Установлення та перевірка після ремонту

Монтаж виконують на очищене посадкове місце без перекосу основи. До затягування кріплення перевіряють збіг усіх трьох отворів і правильне положення відкритого сектора відносно важеля. Кріплення затягують рівномірно, щоб корпус зберігав співвісність і не перешкоджав переміщенню витискного підшипника.

Перед остаточним складанням оцінюють стан контактних поверхонь і застосовують мастильний матеріал, передбачений інструкцією з обслуговування конкретної техніки. Після встановлення перевіряють вільний хід механізму та регулюють привод зчеплення відповідно до настанови мотоблока. Важіль має рухатися без заклинювання, а патрон — залишатися нерухомим відносно корпусу коробки.

Патрон підходить для відновлення штатного механізму зчеплення за умови збігу виконання типу 81, триточкового кріплення та всіх посадкових параметрів. Ретельне порівняння зі знятою деталлю допомагає встановити потрібну модифікацію без перероблення корпусу трансмісії та сполучених компонентів.
