Комплект масляних трубок для мотоблока 190N/195N (12/15 к.с.) TD

Масляні трубки для двигунів 190N і 195N

Комплект призначений для ремонту масляної магістралі дизельних двигунів 190N і 195N, що встановлюються на мотоблоках. Трубки проводять оливу між передбаченими точками двигуна та замінюють штатні деталі в разі пошкодження, деформації або порушення герметичності з’єднань. Виконання розраховане на мотори, зазначені в назві як 12/15 к.с.; перед замовленням потрібно звірити модель двигуна та конфігурацію демонтованих трубок.

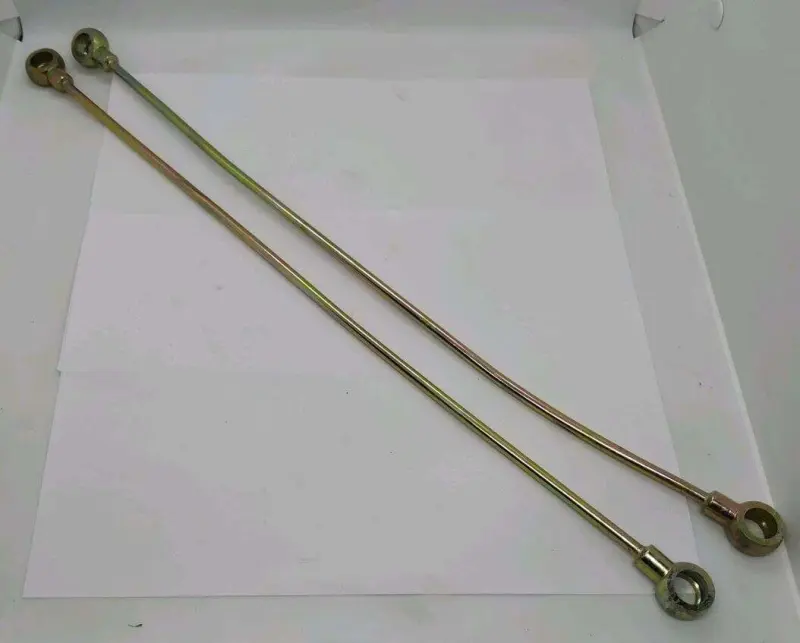

Комплект складається з двох жорстких металевих трубок різної форми. На обох кінцях кожної трубки розташовані круглі приєднувальні вушка під відповідне кріплення. Задані вигини дають змогу прокласти трубки вздовж двигуна без самостійного формування траси. Різниця в довжині та геометрії пов’язана з розташуванням точок під’єднання: під час монтажу кожну деталь установлюють на своє місце, дотримуючись попередньої схеми прокладання.

Коли потрібна заміна

Стан трубок перевіряють у разі появи слідів оливи біля з’єднань, після механічного пошкодження двигуна або під час ремонту суміжних деталей. Підставою для заміни також є заломи, тріщини, виражена корозія, пошкодження приєднувальних вушок чи деформація, через яку трубка більше не суміщається з посадковими точками без зусилля. Джерело масляного сліду варто визначити до розбирання: причиною може бути не лише трубка, а й кріплення, ущільнення або сполучна поверхня.

Що перевірити під час підбору

• Модель двигуна: комплект розрахований на дизельні мотори 190N і 195N мотоблочної техніки.
• Позначення потужності: у застосуванні позиції вказані версії 12/15 к.с.
• Кількість деталей: набір містить дві трубки; порівняйте його з фактичною конфігурацією двигуна.
• Форма траси: зіставте довжину, напрямок вигинів і взаємне положення кінців зі знятими деталями.
• Приєднання: перевірте розміри вушок, тип кріплення та розташування посадкових місць. Точні розміри цієї позиції не заявлені, тому порівняння з попередніми трубками має особливе значення.

Позначення 190N і 195N стосуються моделі двигуна, а не лише назви мотоблока. Однакова потужність техніки сама по собі не підтверджує відповідність деталі. Якщо двигун замінювали або мотоблок має нестандартну конфігурацію, орієнтуватися потрібно на маркування самого мотора та фактичне розташування з’єднань.

Рекомендації щодо встановлення

Монтаж виконують на зупиненому й охололому двигуні. Перед зняттям старих деталей очищають ділянки з’єднань, щоб забруднення не потрапили до масляних каналів. Нові трубки спочатку розміщують за штатною трасою та без перекосу суміщають обидва вушка з посадковими точками. Не слід підтягувати кріпленням трубку, яка не збігається з отворами: таке зусилля може змінити вигин, створити постійне напруження й погіршити прилягання кінців.

Ущільнювальні деталі та кріплення перевіряють окремо; їх наявність у цьому комплекті не заявлена. Потрібно використовувати справні компоненти, передбачені конструкцією конкретного двигуна. Після складання переконуються, що трубки не торкаються рухомих частин, гострих крайок і ділянок, де можливі сильна вібрація або перетирання. Далі контролюють рівень оливи, запускають двигун відповідно до інструкції до техніки та оглядають обидва з’єднання кожної трубки. У разі просочування двигун зупиняють і повторно перевіряють посадку, ущільнення та затягування кріплення.

Комплект підходить для планового відновлення масляної магістралі двигунів 190N/195N і допомагає зберегти передбачену конструкцією схему прокладання. Точне звіряння моделі мотора, геометрії обох трубок і приєднувальних місць до монтажу зменшує ризик помилкового вибору та зайвого розбирання техніки.
