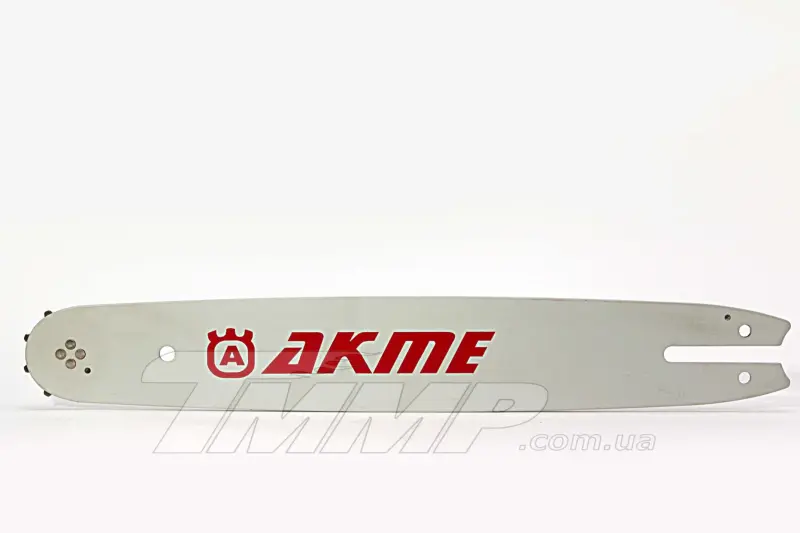

Шина для ланцюгової пили ACME 16, 3/8, 1,6 мм, 55 ланок

Шина ACME для ланцюгової пили

Напрямна шина ACME призначена для встановлення в різальну гарнітуру ланцюгової пили. Її обирають для заміни зношеної штатної шини або складання гарнітури з відповідними параметрами. Основні значення цієї моделі: довжина 16, крок ланцюга 3/8, ширина паза 1,6 мм і ланцюг на 55 ведучих ланок.

Під час пиляння шина задає напрямок руху ланцюга та підтримує його робочу траєкторію. Ведучі ланки переміщуються всередині паза, а носова частина спрямовує ланцюг під час проходження по контуру. Для рівного руху гарнітури шину й ланцюг потрібно добирати одночасно за трьома пов’язаними параметрами: кроком, товщиною ведучої ланки та кількістю ведучих ланок. Для цієї шини потрібні значення 3/8, 1,6 мм і 55 ланок. Схоже, але відмінне значення хоча б одного параметра не варто вважати відповідним.

Як правильно дібрати шину

Перед покупкою перевірте характеристики встановленого ланцюга та параметри знятої шини. Крок ланцюга має становити 3/8, товщина ведучої ланки — 1,6 мм, кількість ведучих ланок — 55, а позначення довжини шини — 16. Ці значення потрібні для узгодження ланцюга з пазом і довжиною напрямної, проте вони не визначають сумісність посадкової частини з конкретною пилою.

Окремо порівняйте форму хвостовика, розташування кріпильних отворів і каналу подавання мастила. Така перевірка особливо важлива, якщо шину добирають без точної моделі інструмента. Навіть за повного збігу параметрів ланцюга посадкова частина може відрізнятися. Порівняйте нову шину зі знятою деталлю: контур хвостовика, точки кріплення та мастильний канал мають відповідати конструкції пили.

Коли шину потрібно замінити

Заміна потрібна за помітного зношення паза, пошкодження носової частини, деформації полотна або відхилення ланцюга від лінії різу. Працювати з пошкодженою напрямною не слід, адже стан паза безпосередньо впливає на рух ведучих ланок і положення ланцюга під час пиляння.

Разом із шиною огляньте ланцюг. Пошкоджені або невідповідні пазу ведучі ланки не повинні працювати з новою напрямною. Якщо ланцюг також потребує заміни, для цієї моделі слід обирати варіант із кроком 3/8, товщиною ведучої ланки 1,6 мм і кількістю ведучих ланок 55. Усі три значення мають збігатися одночасно.

Підготовка та встановлення

Перед монтажем очистьте посадкову зону пили й канал подавання мастила від забруднень. Установіть шину, розмістіть ланцюг у пазу та переконайтеся, що ведучі ланки входять у напрямну без заїдань. Після складання відрегулюйте натяг ланцюга відповідно до вимог виробника пили.

До початку роботи перевірте вільне переміщення ланцюга по всій напрямній. Він має проходити пазом рівно, без заклинювання та відхилень. Шина ACME підходить для придбання, якщо параметри ланцюга повністю збігаються зі значеннями 3/8, 1,6 мм і 55 ведучих ланок, позначення довжини відповідає значенню 16, а хвостовик та отвори сумісні з вашою пилою.
