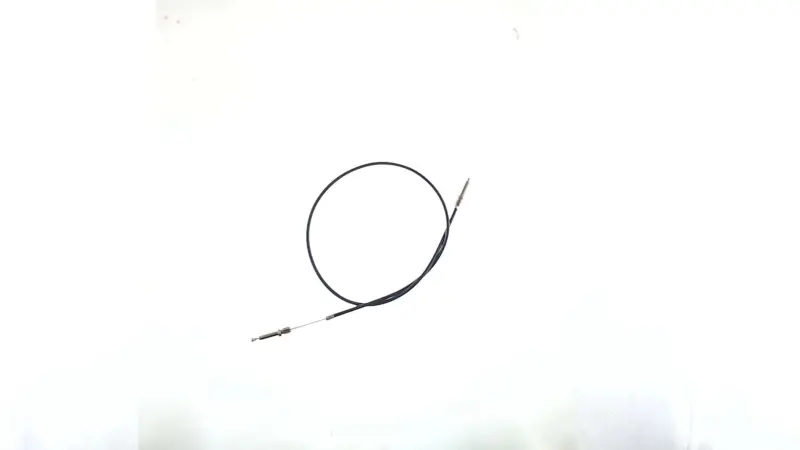

Трос зчеплення мотоблока 178F/186F 6/9 к.с. TD

Трос зчеплення для мотоблоків 178F/186F TD

Трос призначений для дистанційного керування зчепленням на мотоблоках сімейства 178F і 186F потужністю 6 та 9 к.с. Він з'єднує розташований на руків'ї важіль із механізмом вимкнення зчеплення: рух важеля передається гнучким внутрішнім тросом, а зовнішня оболонка утримує задану трасу прокладання. Така схема дає змогу керувати зчепленням із місця оператора під час початку руху, зупинки та перемикання передач.

Призначення та будова

Деталь виконана як гнучкий трос у захисній оболонці з приєднувальними закінченнями. Один кінець з'єднується з органом керування на кермі, другий — із важелем механізму зчеплення. Під час натискання або відпускання руків'я внутрішній трос переміщується відносно оболонки та передає тягове зусилля. Справна деталь має рухатися без заїдань, повертатися разом із важелем і зберігати правильно налаштований вільний хід.

Модель розрахована на застосування в системі керування зчепленням мотоблока та не призначена для заміни троса газу, заднього ходу чи захисного троса. Ці деталі можуть мати подібний зовнішній вигляд і належати до тієї самої модельної групи, проте відрізняються довжиною, ходом, закінченнями й точками кріплення. Позначення 178F і 186F вказують на цільове сімейство техніки, але під час вибору потрібно враховувати конкретне виконання мотоблока.

Що перевірити під час добору

• Модель техніки. Трос добирають для мотоблоків 178F/186F класу 6/9 к.с.; назва двигуна сама по собі не виключає відмінностей між рамою, кермовим керуванням і механізмом зчеплення різних модифікацій.
• Загальну довжину та довжину оболонки. Для техніки 178F/186F пропонуються троси кількох розмірів, тому ці параметри треба зіставити зі знятою деталлю без натягу та сильного згинання.
• Форму обох закінчень. Вони мають підходити до важеля на кермі й відповідного кріплення біля зчеплення, вільно встановлюватися у штатні посадкові місця та надійно утримуватися фіксаторами.
• Регулювальну частину. Потрібно порівняти тип кріплення, розташування регулювання та доступний діапазон налаштування, щоб після монтажу виставити потрібний вільний хід важеля.
• Маршрут прокладання. Відповідний трос проходить штатною трасою без натягу під час повороту керма, заломів оболонки та контакту з нагрітими або рухомими деталями.

Коли потрібна заміна

Перевірити трос варто за тугого ходу руків'я, неповного вимкнення зчеплення, нестабільного повернення важеля або неможливості зберегти налаштування. Підставою для заміни також є розпушені жили, пошкоджена оболонка, деформовані закінчення та заїдання внутрішнього троса. Перед установленням нової деталі доцільно оглянути сам важіль, фіксатори й механізм вимкнення: несправність цих компонентів може спричиняти подібні ознаки.

Установлення та налаштування

Монтаж виконують при зупиненому двигуні. Старий трос від'єднують з обох боків, запам'ятовуючи його положення та точки фіксації. Новий прокладають тією самою трасою, закріплюють закінчення й перевіряють, чи не змінюється натяг під час повороту керма. Оболонка має спиратися на передбачені упори, а внутрішній трос — переміщуватися без ривків і бічного перекосу.

Після монтажу регулюють вільний хід відповідно до настанов конкретного мотоблока. Надмірний натяг може не дозволити зчепленню повністю ввімкнутися, а завеликий запас ходу — повністю вимкнутися. До початку роботи кілька разів натискають важіль при заглушеному двигуні, контролюють повернення та надійність кріплень, а потім перевіряють дію зчеплення у спокійному режимі. Правильно дібраний і відрегульований трос забезпечує зрозуміле керування приводом без потреби докладати зайве зусилля до руків'я.
