Комплект поршневих кілець KZ для STIHL MS 230, Ø40 мм

Поршневі кільця KZ для бензопили STIHL MS 230

Комплект призначений для обслуговування циліндро-поршневої групи бензопили STIHL MS 230 із циліндром діаметром 40 мм. Кільця встановлюються в канавки поршня та під час його руху всередині циліндра забезпечують необхідне ущільнення між поршнем і стінками. Від стану цього спряження залежать компресія, упевнений запуск двигуна та стабільна робота пилки під навантаженням.

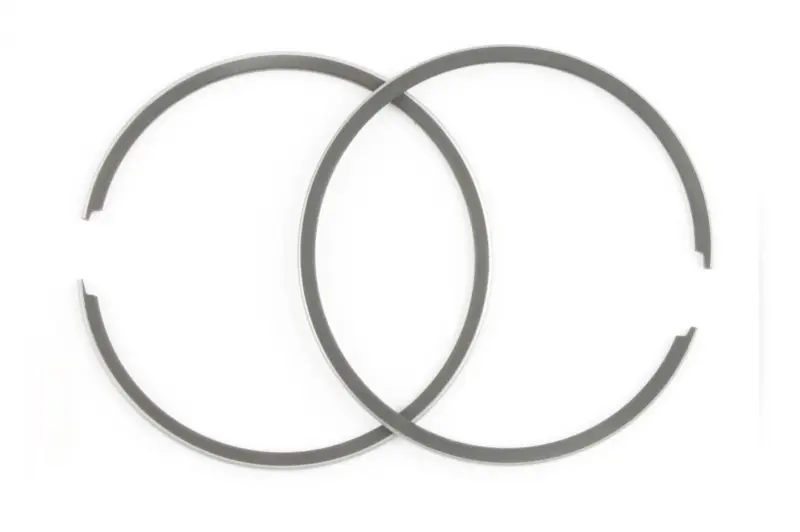

Комплект складається з двох розрізних поршневих кілець. Така форма дає змогу встановити кожне кільце у відповідну канавку та забезпечує його робоче прилягання до поверхні циліндра. Деталь належить до компонентів двигуна, тому точність підбору тут важливіша за зовнішню схожість: кільця однакового діаметра можуть відрізнятися висотою, товщиною профілю та виконанням замка.

Коли потрібна заміна

Перевірити кільця варто при зниженні компресії, ускладненому запуску, втраті потужності або після розбирання циліндро-поршневої групи через пошкодження поршня чи циліндра. Причиною нещільного прилягання можуть бути зношення робочих поверхонь, втрата пружності, залягання в канавках або механічне пошкодження. Такі самі прояви трапляються й за інших несправностей двигуна, тому перед ремонтом потрібно оцінити стан усієї групи, а не обмежуватися встановленням нових деталей без діагностики.

Кільця не усувають задирки, глибокі подряпини, порушення геометрії циліндра чи пошкоджені поршневі канавки. Якщо на спряжених поверхнях є такі дефекти, спочатку визначають придатність циліндра та поршня до подальшої експлуатації. Встановлення нового комплекту на зношену або пошкоджену основу може не відновити потрібну герметичність.

Що перевірити під час підбору

• Модель пилки: комплект розрахований на STIHL MS 230.
• Діаметр циліндра: потрібний номінальний розмір — 40 мм.
• Кількість: комплект складається з двох кілець.
• Профіль: ширина та висота кільця мають відповідати канавкам установленого поршня.
• Виконання замка: розташування і форма кінців мають підходити до фіксаторів у поршневих канавках.

Перед замовленням виміряйте демонтоване кільце та канавку поршня, а також уточніть фактичний діаметр циліндра. Для MS 230 трапляються ремонтні й переобладнані циліндро-поршневі групи, тому самого позначення моделі недостатньо, якщо двигун раніше розбирали або оснащували деталями іншого розміру. Значення Ø40 мм у назві стосується саме діаметра циліндра, а не ширини чи товщини кільця.

Установлення та перевірка після ремонту

Монтаж виконують на очищений і перевірений поршень. Канавки звільняють від нагару та забруднень, не пошкоджуючи їхні поверхні. Кільця розводять лише настільки, наскільки потрібно для посадки: надмірне розкриття може спричинити деформацію або поломку. Замки розташовують відносно фіксувальних штифтів у канавках поршня, щоб кінці не потрапили у вікна циліндра під час роботи двотактного двигуна.

Під час заведення поршня в циліндр кільця обережно стискають у канавках і контролюють, щоб вони не перекосилися та не зачепилися за краї вікон. До остаточного складання перевіряють вільне переміщення і правильну посадку кожної деталі. Одночасно доцільно оглянути поршень, циліндр та спряжені компоненти: результат ремонту залежить від стану всієї циліндро-поршневої групи.

Комплект KZ Ø40 мм підходить для відновлення штатного ущільнення в сумісній бензопилі STIHL MS 230, якщо циліндр і поршень придатні до подальшої роботи. Ретельне звіряння розміру, профілю та замка зі знятими деталями допомагає уникнути помилки під час підбору й провести ремонт без повторного розбирання двигуна.
