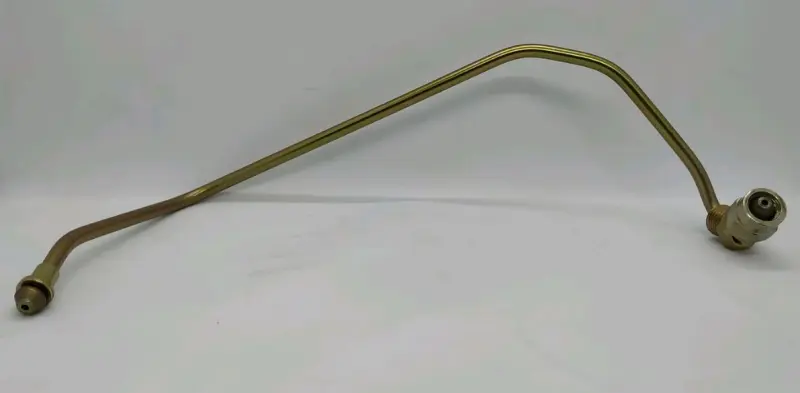

Паливна трубка високого тиску для двигуна 186F 9 к.с.

Паливна трубка високого тиску для двигуна 186F

Трубка призначена для паливної апаратури дизельного двигуна 186F потужністю 9 к.с. Вона сполучає паливний насос високого тиску з форсункою та передає до неї пальне, підготовлене насосом для впорскування. Деталь застосовують під час ремонту мотоблоків та іншої техніки, обладнаної відповідним двигуном із повітряним охолодженням.

Призначення та конструкція

Це жорстка трубка заданої вигнутої форми з кінцевими приєднаннями з обох боків. Її конфігурація забезпечує прокладання між насосом і форсункою в обмеженому просторі двигуна. Сформовані вигини визначають положення деталі відносно головки циліндра, клапанної кришки та сусідніх частин, тому трубку встановлюють без додаткового згинання або припасування на місці.

Справне з'єднання потрібне для герметичного передавання пального від насоса до форсунки. Заміна доцільна при виявленні витоку безпосередньо з трубки, тріщин, значної корозії, вм'ятин, пошкодження приєднувальних гайок або деформації, через яку кінці більше не суміщаються з відповідними штуцерами. Якщо пальне з'являється біля місця з'єднання, спочатку перевіряють стан посадкових поверхонь і правильність затягування: причиною може бути не лише трубка.

Що перевірити перед вибором

Головний критерій сумісності — двигун 186F потужністю 9 к.с. Самого позначення двигуна недостатньо, якщо на техніці раніше замінювали паливний насос, форсунку або головку циліндра. Для точного добору порівняйте нову деталь зі знятою трубкою за загальною конфігурацією, розташуванням і напрямком вигинів, довжиною траси, типом обох кінцевих з'єднань та розміром приєднувальної різьби.

• Модель двигуна: 186F.
• Номінальна потужність двигуна: 9 к.с.
• Тип двигуна: дизельний, із повітряним охолодженням.
• Місце встановлення: між паливним насосом високого тиску та форсункою.
• Виконання: жорстка формована трубка з двома кінцевими приєднаннями.

Для двигунів сімейства 186F трапляються трубки різних конфігурацій, зокрема варіанти, що відрізняються трасою прокладання та виконанням суміжних деталей. Тому не варто вибирати цю позицію лише за зовнішньою подібністю двигуна або його потужністю. Найнадійніша перевірка — зіставити обидва кінці та кожен вигин зі штатною деталлю, знятою саме з ремонтованого двигуна. З'єднання мають підходити без перекосу, а трубка — займати своє положення без натягу та контакту з рухомими частинами або поверхнями, що сильно нагріваються.

Установлення та перевірка після ремонту

Перед монтажем очищають ділянки біля насоса й форсунки, щоб забруднення не потрапили всередину паливної апаратури. Торці очищають, після чого трубку спочатку наживляють на обох з'єднаннях вручну. Лише після правильного суміщення гайки затягують відповідним інструментом. Не слід притягувати кінець, який не збігається зі штуцером, зусиллям гайки, випрямляти штатні вигини або використовувати трубку як важіль: порушення форми створює постійне напруження біля приєднань.

Після монтажу з системи видаляють повітря відповідно до інструкції двигуна, запускають мотор і перевіряють обидва приєднання на відсутність витоку. Контроль повторюють після нетривалої роботи. Трубка підходить для планового відновлення подавання пального в двигуні 186F, якщо її форма, траса прокладання та приєднання збігаються з раніше встановленою деталлю.
