Паливна трубка високого тиску для двигуна 178F (6 к.с.) TD

Паливна трубка високого тиску для двигуна 178F

Трубка призначена для паливної апаратури одноциліндрового дизельного двигуна 178F потужністю 6 к.с. Вона з'єднує паливний насос високого тиску з форсункою та передає до неї паливо, підготовлене насосом для впорскування. Така деталь застосовується у двигунах мотоблоків, культиваторів, генераторів та іншої малої техніки, побудованої на базі 178F.

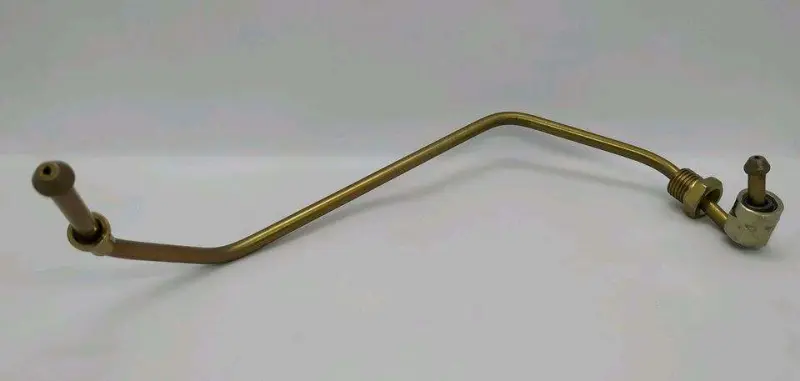

Це жорстка трубка заданої форми з приєднувальними деталями на обох кінцях. Кілька вигинів дають змогу прокласти її між насосом і форсункою в обмеженому просторі біля двигуна. Форма тут має практичне значення: трубопровід повинен зайняти штатне положення, з'єднатися з обома компонентами без перекосу та не торкатися сусідніх рухомих або сильно нагрітих частин.

Що перевірити перед вибором

Позначення 178F і 6 к.с. є основними орієнтирами, однак двигуни та встановлена на них паливна апаратура можуть відрізнятися залежно від виробника й виконання техніки. Тому лише загальної моделі двигуна недостатньо: нову трубку потрібно зіставити з демонтованою деталлю за формою, розташуванням вигинів і будовою обох з'єднань.

• Модель двигуна: на техніці має бути встановлений дизельний двигун сімейства 178F відповідного виконання.
• Загальна конфігурація: порівняйте довжину за маршрутом прокладання, кількість вигинів, їхній напрямок і відстань між кінцями.
• З'єднання з боку насоса: перевірте форму наконечника, тип кріплення та положення трубки після приєднання.
• З'єднання з боку форсунки: зіставте посадкову частину й напрямок підведення трубки до форсунки.
• Вільне розміщення: переконайтеся, що сформований профіль відповідає розташуванню деталей саме на вашому двигуні.

Коли трубку замінюють

Заміна потрібна в разі порушення герметичності, механічного пошкодження, тріщин, заломів, значної деформації або пошкодження приєднувальних частин. Підставою для перевірки також є сліди палива біля з'єднань насоса чи форсунки. Підтягування кріплення не усуває дефект наконечника або самої трубки: пошкоджену деталь потрібно замінити відповідною за конфігурацією.

Не варто випрямляти трубку багаторазовим згинанням або припасовувати невідповідний профіль із зусиллям. Зміна штатної форми створює напруження біля з'єднань і заважає рівно встановити наконечники. Якщо нова деталь не займає потрібного положення без натягу, необхідно ще раз перевірити модель двигуна, виконання паливного насоса й форсунки, а також порівняти геометрію зі старою трубкою.

Установлення та перевірка після ремонту

Перед монтажем двигун зупиняють і очищають місця приєднання, щоб забруднення не потрапили до паливної апаратури. Трубку спочатку розташовують за штатним маршрутом, а потім рівно суміщають обидва кінці з насосом і форсункою. Кріплення наживляють без перекосу та затягують відповідним інструментом. Під час установлення не можна використовувати трубку як важіль, ударяти по наконечниках або змінювати вигини безпосередньо біля з'єднань.

Після складання потрібно переконатися, що трубка закріплена без натягу, не торкається рухомих деталей і не заважає іншим компонентам двигуна. Під час пробного запуску з'єднання перевіряють на відсутність витоку палива. Якщо виявлено просочування, двигун зупиняють і перевіряють правильність посадки, стан сполучених поверхонь та відповідність установленої деталі.

Трубка TD для 178F підходить для планового відновлення паливної апаратури та ремонту техніки з дизельним двигуном цього сімейства. Ретельне порівняння старої й нової деталей до монтажу допомагає вибрати правильне виконання та встановити трубку без примусової зміни її форми.
