Прокладка клапанної кришки двигуна 178F 6 к.с., під 3 болти, TD

Прокладка клапанної кришки для двигуна 178F

Прокладка TD встановлюється між клапанною кришкою та головкою циліндра дизельного двигуна 178F потужністю 6 к.с. Вона ущільнює стик деталей у зоні клапанного механізму, допомагає утримувати моторну оливу всередині закритої порожнини та перешкоджає проникненню пилу й забруднень через з’єднання кришки. Це виконання призначене для кришки, яка закріплюється трьома болтами.

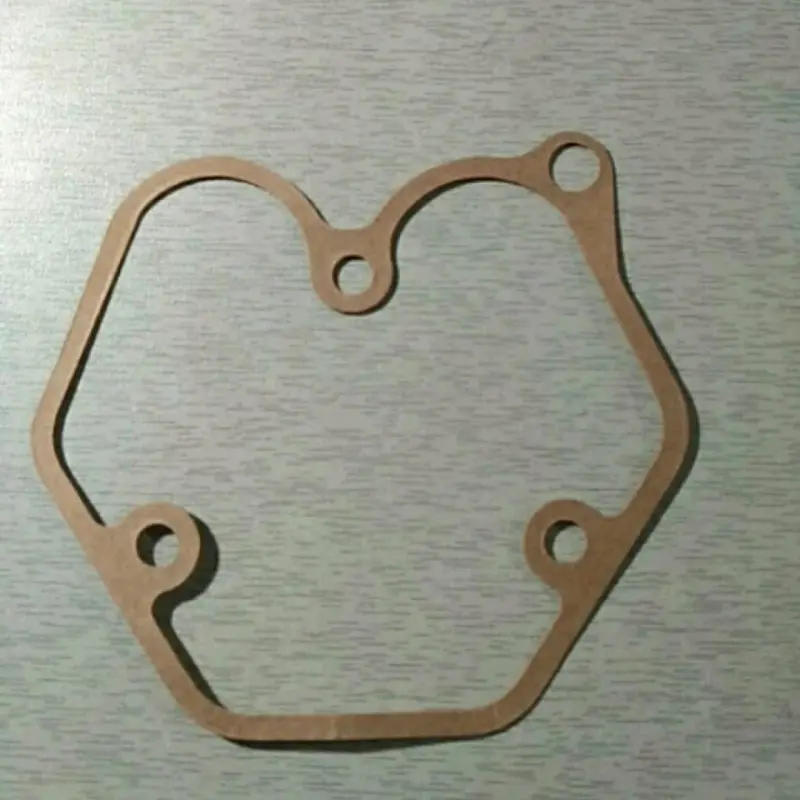

Деталь повторює складний контур посадкової площини та має круглі отвори, потрібні для суміщення з конструктивними точками з’єднання. Після затягування кришки прокладка розташовується по всьому периметру стику та заповнює проміжок між сполучуваними поверхнями. Правильне положення контуру особливо важливе біля вигинів і кріпильних ділянок: зміщення або зминання прокладки може порушити рівномірність прилягання.

Призначення деталі

Клапанна кришка закриває розташований на головці циліндра клапанний механізм. Прокладка відповідає саме за ущільнення цієї кришки та не замінює прокладку головки циліндра, встановлену в іншій частині двигуна. Цю відмінність необхідно враховувати під час замовлення: через подібні назви деталі інколи плутають, хоча їхня форма, місце встановлення та функції не збігаються.

Заміна потрібна, якщо вздовж з’єднання кришки з головкою з’явилися сліди оливи, старий контур надірваний, деформований, зім’ятий або пошкоджений під час демонтажу кришки. Нову прокладку також доцільно підготувати перед обслуговуванням клапанного механізму, коли для доступу до нього необхідно зняти кришку. Повторне встановлення пошкодженої деталі може не відновити щільність стику.

Що перевірити під час підбору

• Модель двигуна: прокладка розрахована на дизельний двигун 178F потужністю 6 к.с.
• Виконання кришки: потрібен варіант кріплення під три болти; для кришки іншої конструкції необхідна прокладка з відповідною геометрією.
• Контур: порівняйте форму зовнішнього та внутрішнього краю зі знятою прокладкою і посадковою площиною кришки.
• Розташування отворів: усі отвори та вигини мають збігатися без розтягування, підрізання або примусового зміщення деталі.
• Стан сполучуваних частин: перед складанням перевірте кришку й площину головки на забруднення, залишки попереднього ущільнення та помітні пошкодження.

Встановлення та перевірка після ремонту

Перед монтажем залишки попередньої прокладки видаляють, а обидві сполучувані поверхні очищують і висушують. Новий контур укладають рівно, без складок і виступання всередину порожнини. Кришку встановлюють без зсуву, щоб її край не загорнув прокладку. Три кріплення затягують поступово та рівномірно; конкретну послідовність і зусилля слід обирати за настановою для встановленої версії двигуна 178F. Надмірне затягування не виправляє перекіс і може пошкодити кришку, кріплення або саму прокладку.

Після складання перевірте рівномірність прилягання по периметру. Під час першого запуску та після нетривалої роботи огляньте стик клапанної кришки: на ньому не повинні з’являтися свіжі сліди оливи. Якщо підтікання зберігається, потрібно перевірити положення прокладки, стан посадкових поверхонь і відповідність кришки триболтовому виконанню. Точний підбір та акуратне встановлення дають змогу відновити герметичність після ремонту чи обслуговування клапанного механізму.
