Трос зчеплення з вилкою для мотоблока 168F/170F (6,5/7 к.с.) TD

Трос зчеплення з вилкою для мотоблока 168F/170F

Механічний трос призначений для керування зчепленням мотоблоків із бензиновими двигунами серій 168F і 170F номінальною потужністю 6,5–7 к.с. Під час натискання на важіль він передає зусилля до механізму вмикання та вимикання привода. Справна деталь дає оператору змогу керувати зчепленням звичним рухом важеля й точно контролювати початок роботи трансмісії.

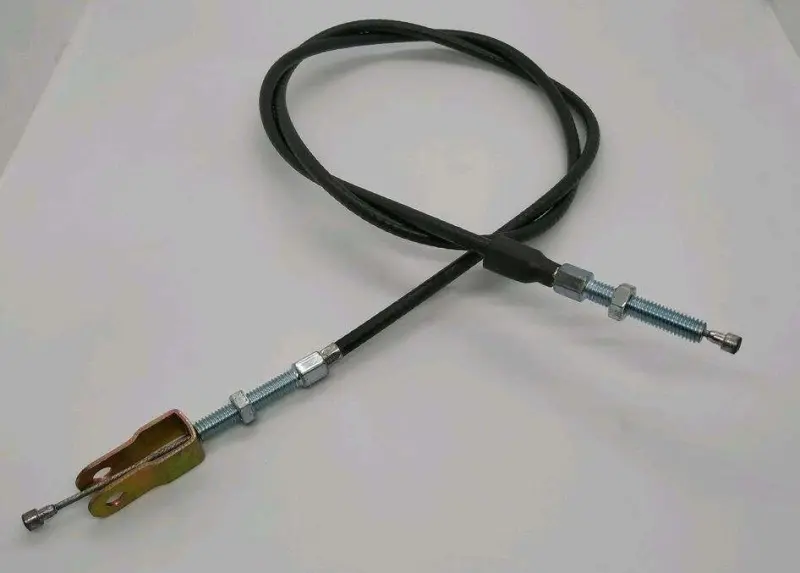

Конструкція складається з гнучкого троса в захисній чорній оболонці, вилки на одному кінці та різьбових ділянок із регулювальними гайками. Вилка забезпечує з'єднання з відповідною частиною механізму, а різьбове регулювання допомагає виставити потрібне положення після монтажу. Таке компонування розраховане на механічний привод: переміщення важеля передається вздовж оболонки без складних проміжних деталей.

Коли потрібна заміна

Перевірити трос варто, якщо важіль почав рухатися помітно важче, не повертається у початкове положення, має надмірний вільний хід або перестав упевнено впливати на зчеплення. Причиною також можуть бути пошкодження оболонки, перегин, корозія відкритих ділянок, розтягнення чи зношення наконечників. Використання деталі із заїданням ускладнює точне налаштування та збільшує навантаження на важіль і місця кріплення.

Що врахувати під час підбору

• Серія двигуна: виконання призначене для техніки з бензиновими двигунами 168F і 170F потужністю 6,5–7 к.с.
• Тип наконечника: з боку виконавчого механізму має використовуватися вилка відповідної форми, а не пружинне закінчення.
• Кріплення: потрібно зіставити різьбові кінці, регулювальні гайки та спосіб фіксації зі знятою деталлю.
• Прокладання на техніці: довжина й положення оболонки мають забезпечувати штатний маршрут без натягу, гострих перегинів і контакту з рухомими або сильно нагрітими частинами.
• Хід керування: після встановлення важіль повинен повністю вмикати й вимикати механізм у межах передбаченого регулювання.

Позначення двигуна допомагає звузити вибір, проте мотоблоки однієї силової групи можуть відрізнятися рамою, органами керування та схемою кріплень. Перед придбанням слід порівняти стару деталь за загальною довжиною, довжиною оболонки, формою вилки, конфігурацією протилежного наконечника, діаметром і довжиною різьбових ділянок. Особливо ретельно перевіряють варіант закінчення: трос із вилкою та трос із пружиною виконують подібне завдання, але не є взаємозамінними без збігу кріплень.

Встановлення та регулювання

Монтаж виконують при зупиненому двигуні. Спочатку трос прокладають штатним маршрутом і закріплюють оболонку, потім з'єднують вилку та другий наконечник із відповідними точками привода. Оболонка не повинна перекручуватися або утворювати різкі петлі. Регулювальними гайками виставляють вільний хід важеля так, щоб зчеплення чітко реагувало на керування, а трос не залишався постійно натягнутим.

Після складання варто кілька разів перемістити важіль при непрацюючому двигуні, перевірити плавність ходу, надійність фіксації вилки та гайок. Далі роботу механізму перевіряють із малим навантаженням. Якщо діапазону регулювання недостатньо, важіль не повертається або зчеплення спрацьовує не повністю, потрібно повторно перевірити відповідність довжини, наконечників і точок кріплення. Правильно підібраний трос відновлює штатне дистанційне керування зчепленням без перероблення передбаченої схеми мотоблока.
