Трос зчеплення мотоблока 168F/170F (6,5/7,5 Hp) TD

Трос зчеплення для мотоблока 168F/170F TD

Трос призначений для дистанційного керування зчепленням мотоблока з двигуном сімейства 168F або 170F. Він передає зусилля від важеля на руків’ї до виконавчого важеля механізму зчеплення. У пасовій трансмісії таке керування діє на натяжний ролик: оператор вмикає або вимикає передавання тяги, не змінюючи положення рук на руків’ях. Деталь використовують під час ремонту системи керування, коли штатний трос пошкоджений, заїдає або вже не забезпечує потрібного ходу механізму.

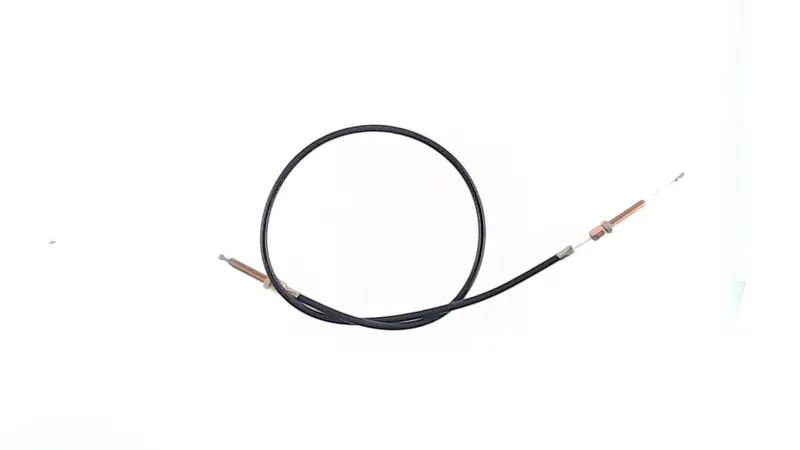

Конструкція складається з гнучкого внутрішнього троса, чорної захисної оболонки та кінцевих кріплень. Оболонка задає траєкторію прокладання й дає змогу передавати зусилля між віддаленими точками керування. Різьбові регулювальні ділянки потрібні для налаштування робочого натягу та компенсації вільного ходу. Після монтажу привід можна відрегулювати так, щоб рух важеля передавався механізму без надмірного послаблення та постійного натягу.

Що врахувати під час підбору

Позначення 168F і 170F стосуються сімейства двигунів, але самого збігу моделі силового агрегату недостатньо. Мотоблоки з однаковим двигуном можуть відрізнятися рамою, руків’ями, трансмісією та способом кріплення органів керування. Перед придбанням порівняйте деталь зі знятим тросом за загальною довжиною, довжиною оболонки, формою обох наконечників, довжиною вільних кінців і типом різьбових регулювальних кріплень.

• Призначення: механічне передавання зусилля від ручного важеля до привода зчеплення мотоблока.
• Заявлена сумісність: техніка з позначеннями двигунів 168F і 170F, указаними для класу 6,5/7,5 Hp.
• Виконання: гнучкий трос проходить усередині захисної оболонки та має кріплення з регулювальними ділянками.
• Критерій точного збігу: довжина й конфігурація кінців мають відповідати штатній схемі конкретного мотоблока.

Коли потрібна заміна

Стан троса варто перевірити, якщо важіль зчеплення почав рухатися надто вільно, потребує значно більшого зусилля, не повертається повністю або перестав нормально діяти на виконавчий механізм. Підставами для заміни також є обрив внутрішнього троса, пошкодження оболонки, заломи, корозія кінцевих деталей і відсутність запасу регулювання. Пошкоджений привід ускладнює точне керування зчепленням та не дає правильно встановити вільний хід.

Установлення та регулювання

Перед демонтажем старої деталі запам’ятайте маршрут її прокладання та положення регулювальних гайок. Новий трос укладають штатною траєкторією без різких перегинів, перекручування й контакту з рухомими або сильно нагрітими частинами. Оболонка повинна надійно спиратися в передбачених посадкових місцях, а наконечники — з’єднуватися з важелями без зміни їхньої форми. Після закріплення відрегулюйте натяг різьбовими ділянками та перевірте повний хід керування.

Правильне налаштування залишає невеликий вільний хід важеля, забезпечує впевнену дію на механізм і не тримає привід постійно натягнутим. Перед початком роботи кілька разів перемістіть важіль при зупиненому двигуні: трос має рухатися плавно, оболонка — залишатися в упорах, а механізм — повертатися у вихідне положення. Якщо довжина, наконечники або точки фіксації відрізняються від знятої деталі, встановлювати трос без додаткової перевірки сумісності не варто.
