Важіль керування обертами двигуна 168F/170F (6,5/7 к.с.) TD

Важіль керування обертами двигуна 168F/170F TD

Важіль призначений для керування частотою обертання бензинового двигуна 168F або 170F потужністю 6,5–7 к.с. Така деталь застосовується на мотоблоках та іншій малій техніці з відповідним силовим агрегатом. Вона дає змогу задавати потрібний режим двигуна через штатний механізм регулювання та повертає оператору звичне ручне керування після ремонту.

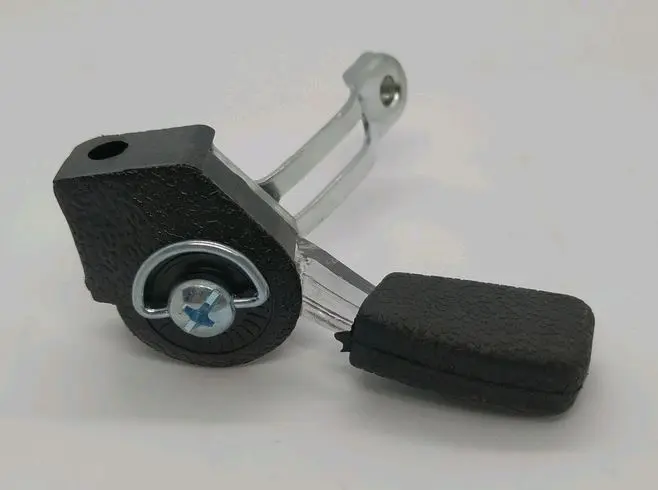

Конструкція містить корпус із поворотною частиною, видовжену рукоятку зі зручною накладкою та металеві тяги. У корпусі передбачено отвір для встановлення, а рухоме з’єднання забезпечує переміщення рукоятки в межах робочого ходу. Компактне виконання підходить для розміщення безпосередньо біля двигуна, де важіль взаємодіє зі штатною системою керування обертами.

Коли потрібна заміна

Важіль замінюють у разі пошкодження корпусу або рукоятки, зношення поворотного з’єднання, деформації тяг чи втрати нормального ходу. Причиною для перевірки також можуть бути люфт, заїдання, неможливість надійно встановити потрібне положення та відсутність належної реакції механізму на рух рукоятки. Перед заміною варто оглянути не лише сам важіль, а й пов’язані тяги, пружини, кріплення та механізм регулятора: несправність одного з цих компонентів може мати подібні прояви.

Як правильно підібрати деталь

Головні орієнтири під час вибору — позначення двигуна 168F або 170F, номінальна потужність 6,5 чи 7 к.с. та фактична конфігурація встановленого механізму. Однакова назва техніки не завжди означає повний збіг навісних деталей двигуна, адже виробники мотоблоків можуть застосовувати різні варіанти розташування органів керування.

• Модель двигуна: звіряють позначення безпосередньо на силовому агрегаті, а не лише назву мотоблока.
• Посадкове місце: порівнюють форму корпусу, розташування та діаметр кріпильного отвору.
• Геометрія: перевіряють напрямок рукоятки, довжину й розташування металевих тяг, а також положення поворотного з’єднання.
• Робочий хід: зіставляють крайні положення нової та демонтованої деталі, щоб механізм проходив передбачений діапазон без упору й перекосу.
• Приєднання: заздалегідь перевіряють спосіб з’єднання зі штатними тягами та пружинами конкретного двигуна.

Установлення та перевірка

Перед розбиранням корисно зафіксувати початкове розташування тяг, пружин і кріплення. Нову деталь установлюють у тому самому положенні, не допускаючи перекосу корпусу та натягу пов’язаних деталей поза їхнім нормальним діапазоном. Після складання рукоятку кілька разів переводять між крайніми положеннями та перевіряють вільний, послідовний рух усього механізму.

Перший запуск після ремонту виконують із контролем реакції двигуна на переміщення важеля. Частота обертання має змінюватися передбачувано, без заїдань і мимовільного виходу рукоятки з вибраного положення. Якщо механізм рухається туго, не досягає крайніх положень або працює нестабільно, потрібно повторно перевірити схему з’єднання тяг і пружин. За відсутності досвіду регулювання краще доручити фахівцеві з малої моторної техніки.

Короткі характеристики

• тип деталі: важіль керування обертами двигуна;
• сумісні позначення двигунів: 168F і 170F;
• зазначений діапазон потужності: 6,5–7 к.с.;
• торгова марка: TD;
• основне застосування: відновлення штатного ручного керування режимом двигуна.

Для впевненого вибору зіставте деталь із демонтованим важелем за формою корпусу, точкою кріплення, напрямком рукоятки та конфігурацією тяг. Така перевірка особливо потрібна, якщо двигун раніше ремонтували або на техніці вже змінювали компоненти системи керування.
