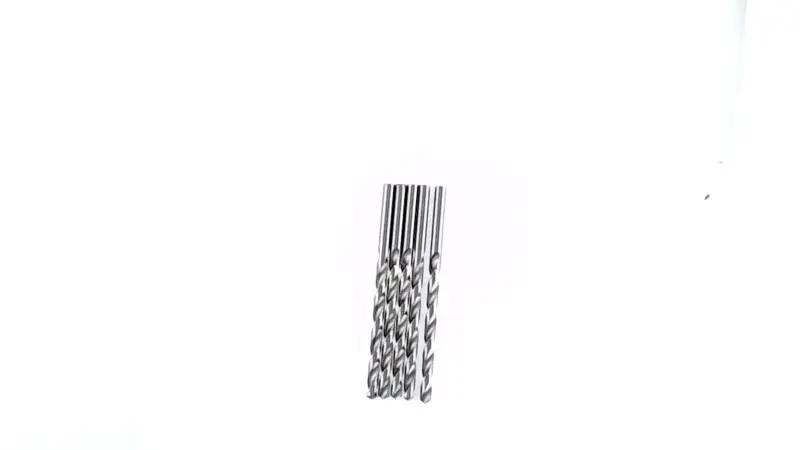

Свердло по металу подовжене DIN 340 HSS 9,5 мм

Подовжене свердло по металу DIN 340 HSS 9,5 мм

Свердло діаметром 9,5 мм призначене для виконання отворів у металі там, де інструменту стандартної довжини недостатньо. Виконання довгої серії DIN 340 забезпечує додатковий виліт під час оброблення заглиблених ділянок, проходження крізь напрямні втулки та роботи з деталями складної форми. Загальна довжина свердла становить 175 мм, а довжина спіральної частини — 115 мм. Ці параметри потрібно враховувати як під час визначення потрібної глибини, так і при перевірці вільного простору біля заготовки.

Інструмент виготовлений зі швидкорізальної сталі HSS та має прямий циліндричний хвостовик. Така форма розрахована на фіксацію в сумісному свердлильному патроні. Дві спіральні канавки утворюють різальну частину й відводять стружку з отвору. Свердло придатне для оброблення сталі, литої сталі, чавуну та низки кольорових металів за умови правильно підібраного режиму свердління. Подовжене виконання особливо зручне, коли патрон неможливо підвести близько до поверхні через борт, виступ або іншу частину конструкції.

Основні параметри

• Діаметр: 9,5 мм.
• Стандарт виконання: DIN 340, довга серія.
• Матеріал інструмента: швидкорізальна сталь HSS.
• Загальна довжина: 175 мм.
• Довжина спіральної частини: 115 мм.
• Хвостовик: прямий циліндричний.
• Призначення: свердління металів, заглиблених отворів та отворів крізь напрямні втулки.

Практичні переваги

• Довга серія DIN 340 дає змогу дістатися до заглибленого місця свердління, куди інструмент звичайної довжини не забезпечує потрібного вильоту.
• Спіральна частина завдовжки 115 мм створює канал для виходу стружки під час заглиблення свердла та спрощує поетапне очищення отвору.
• Швидкорізальна сталь HSS розрахована на металооброблення та зберігає різальні властивості за умови дотримання відповідних для матеріалу обертів і подачі.
• Циліндричний хвостовик дає змогу закріпити свердло в патроні, розрахованому на діаметр 9,5 мм.

Як підібрати свердло

Перед роботою перевірте три параметри: потрібний діаметр отвору, необхідну робочу довжину та діапазон затискання патрона. Патрон має приймати хвостовик діаметром 9,5 мм, а навколо заготовки повинно залишатися достатньо місця для інструмента загальною довжиною 175 мм. Якщо свердління виконується в заглибленні, заздалегідь зіставте виліт свердла з відстанню від патрона до точки входу. Довжина спіральної частини не означає, що інструмент можна занурювати без видалення стружки: допустима глибина залежить також від матеріалу, обладнання та обраного режиму.

Під час розмічання отвору потрібно точно визначити точку входу, адже довге свердло сильніше реагує на бічне зусилля, перекіс і неточний початок свердління. Заготовку слід надійно зафіксувати, а вісь патрона виставити без нахилу відносно запланованого отвору. Оберти та подачу добирають з урахуванням оброблюваного металу й можливостей обладнання. Під час глибокого проходу свердло періодично виводять для прибирання накопиченої стружки; це підтримує вільну роботу канавок і зменшує зайве нагрівання.

Рекомендації з використання

Не допускайте бічного тиску на подовжену частину та не намагайтеся виправляти напрямок отвору згинанням свердла. Якщо стружка перестає нормально виходити, зростає зусилля подачі або різальна частина помітно нагрівається, проходження потрібно зупинити й виконати очищення. Стан крайок перевіряють перед установленням: затуплення, відколи та виражене биття погіршують якість отвору й підвищують навантаження на інструмент. Для оброблення конкретного сплаву застосовуйте рекомендовані для нього швидкість різання, подачу та мастильно-охолоджувальний засіб.

Це свердло обирають для слюсарних, ремонтних і виробничих операцій, коли потрібен діаметр 9,5 мм у поєднанні зі збільшеною довжиною. Точний збіг діаметра, довжини спіральної частини, загального габариту та типу хвостовика допомагає заздалегідь оцінити придатність інструмента для верстата, ручного дриля або іншої машини з відповідним патроном.
