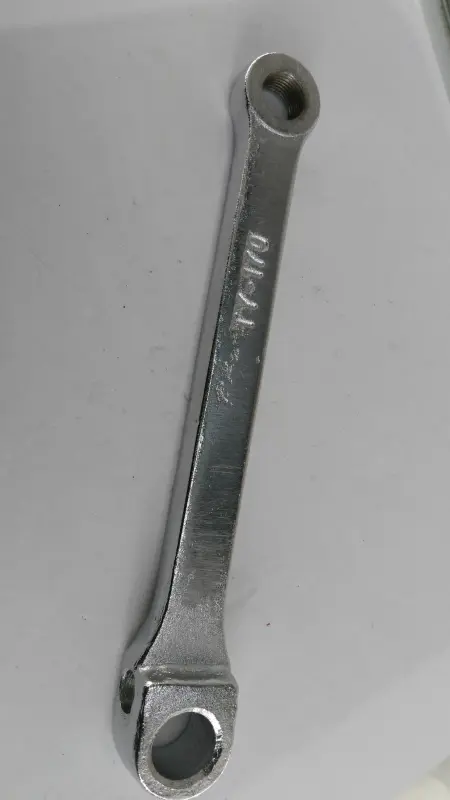

Лівий велосипедний шатун KL TY-QB-2090, 170 мм, під клин, сірий

Лівий шатун KL TY-QB-2090 для клинової каретки

Окремий лівий шатун призначений для ремонту велосипедної системи, у якій кривошипи закріплюються на осі каретки клинами. Деталь встановлюється з боку, протилежного передній зірці, приймає зусилля від лівої педалі та передає його через кареткову вісь правому шатуну. Такий формат дає змогу замінити пошкоджену ліву частину без придбання повної системи, якщо посадка, довжина та інші з’єднувальні параметри збігаються з деталями велосипеда.

Модель TY-QB-2090 має довжину 170 мм і сіре виконання. На одному кінці розташований отвір для з’єднання з каретковою віссю та клином, на іншому — різьбовий отвір під ліву педаль. Перед замовленням потрібно переконатися, що на велосипеді встановлена саме клинова система: ця версія не призначена для посадки під квадрат, шліцьову вісь або сучасні двокомпонентні системи.

Що перевірити під час добору

• Бік установлення. Це лівий шатун без передньої зірки. Він розміщується ліворуч за напрямком руху велосипеда.
• Довжину. Потрібне значення — 170 мм. Для правильного взаємного положення педалей довжина лівого та правого шатунів має збігатися.
• Тип з’єднання з віссю. Посадкове місце розраховане на фіксацію клином. Форму й розміри осі, клина та отвору потрібно зіставити зі знятою деталлю.
• З’єднання з педаллю. Необхідно перевірити діаметр і стан різьби педалі. Ліва педаль має ліву різьбу: під час монтажу вона закручується проти годинникової стрілки, якщо дивитися з боку педалі.
• Положення відносно рами. Після попереднього встановлення шатун не повинен торкатися пера рами, а педаль і взуття — заважати вільному обертанню.

Коли потрібна заміна

Новий лівий шатун потрібен у разі деформації важеля, пошкодження педальної різьби, розбитого посадкового отвору або зношення з’єднання з клином. Приводом для перевірки також є люфт, клацання та помітне зміщення шатуна під час натискання на педаль. Продовжувати їзду з ослабленим клином не варто: рух деталей одна відносно одної пошкоджує контактні поверхні та ускладнює надійну фіксацію.

Установлення та контроль

Перед монтажем перевіряють стан кареткової осі, клина, кріплення та педалі. Лівий і правий шатуни встановлюють точно навпроти один одного, з розворотом на 180 градусів. Для клинового з’єднання особливо важливі збіг контактних поверхонь і рівномірна посадка кріплення. Самого затягування гайки недостатньо для правильної запресовки клина; якщо відповідного інструмента немає, цю операцію доцільно доручити веломеханіку.

Педаль спочатку вкручують рукою, без перекосу, щоб не пошкодити різьбу. Після складання перевіряють вільне обертання системи, відсутність бічного люфту, контакту з рамою та сторонніх звуків. Після перших поїздок кріплення клина варто проконтролювати повторно: нова посадка може потребувати коригування. TY-QB-2090 підходить як ремонтна деталь лише за одночасного збігу боку, довжини 170 мм, клинового способу кріплення та з’єднання зі встановленою педаллю.
