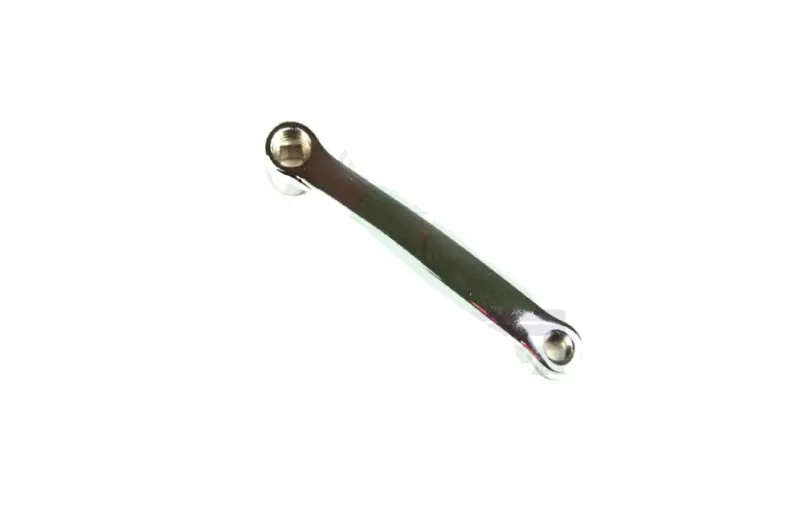

Лівий велосипедний шатун KL TY-QB-2088, 165 мм, під квадрат, сірий

Лівий велосипедний шатун KL TY-QB-2088 завдовжки 165 мм

Деталь призначена для встановлення з лівого, непривідного боку велосипеда. Шатун з’єднує ліву педаль із валом каретки та передає зусилля велосипедиста під час обертання педалей. Модель TY-QB-2088 має довжину 165 мм, посадковий отвір під квадратний вал і сіре виконання. Такий формат підходить для заміни пошкодженого або зношеного лівого шатуна за умови збігу основних посадкових параметрів.

Призначення та конструкція

У трикомпонентній системі шатунів ліва й права сторони встановлюються на кінці кареткового вала, а педалі вкручуються у відповідні отвори. Квадратна посадка працює з валом належного типу: конічний кінець вала входить у квадратний отвір шатуна, після чого з’єднання фіксується штатним болтом або гайкою конкретної каретки. Лівий шатун під час монтажу розташовують точно навпроти правого, щоб педалі перебували під кутом 180 градусів одна до одної.

Довжина 165 мм впливає на положення педалі відносно осі каретки та має відповідати параметрам велосипеда і правого шатуна. Встановлення важелів різної довжини порушує симетрію педалювання, тому перед замовленням виміряйте зняту деталь від центра посадки на каретковий вал до центра осі педалі. Водночас порівняйте форму квадратного отвору, бік встановлення, загальний профіль деталі та вільний простір біля рами.

Що перевірити під час вибору

• Бік: TY-QB-2088 є лівим шатуном і встановлюється з боку без передніх зірок.
• Довжина: відстань між осями становить 165 мм; цей параметр потрібно зіставити зі справним правим шатуном або знятою лівою деталлю.
• Посадка на каретку: отвір розрахований на квадратний вал, тому модель не замінює шатуни зі шліцьовим або інтегрованим з’єднанням.
• Педальне з’єднання: перед монтажем перевірте тип, діаметр і стан різьби педалі, яку плануєте використовувати, не добираючи її лише за зовнішнім виглядом.
• Положення відносно рами: після попереднього встановлення переконайтеся, що шатун і педаль не торкаються пера, кожуха чи інших деталей велосипеда.

Заміна та встановлення

Причиною заміни зазвичай стають люфт на валу, пошкодження квадратної посадки, зірвана педальна різьба, вигин або неможливість надійно затягнути кріплення. Продовжувати поїздки з ослабленим шатуном не варто: переміщення деталі на конічному квадраті прискорює зношення отвору, після чого затягування вже не відновлює щільну посадку. Перед встановленням огляньте вал каретки. Його грані мають зберігати правильну форму та не мати пошкоджень, здатних завадити рівномірній посадці нового шатуна.

Для зняття звичайного шатуна під квадрат застосовують відповідний знімач. Його різьбову частину потрібно повністю й рівно вкрутити в шатун, щоб не пошкодити різьбу під інструмент. Новий лівий шатун установлюють навпроти правого та затягують кріплення із зусиллям, передбаченим виробником каретки або велосипеда. Значення моменту не можна визначати лише за зовнішньою подібністю деталей, адже воно залежить від конкретної системи кріплення.

Ліва педаль має ліву різьбу: під час установлення з боку велосипедиста вона закручується проти годинникової стрілки. Спочатку наживіть педаль рукою без перекосу, а інструмент застосовуйте лише після кількох вільних обертів різьби. Після складання прокрутіть шатуни, проконтролюйте відсутність контакту з рамою та повторно перевірте надійність кріплення після перших поїздок. KL TY-QB-2088 підходить для ремонту велосипеда, де потрібен саме лівий важіль завдовжки 165 мм із квадратною посадкою.
