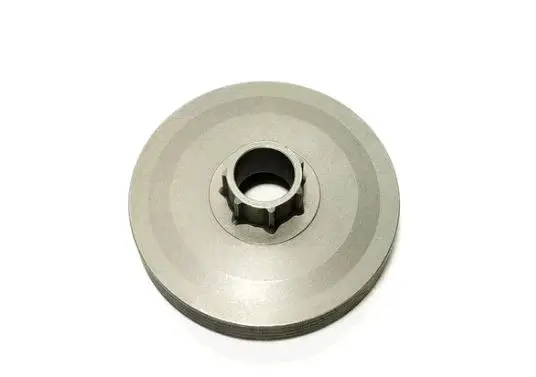

Тарілка зчеплення під знімну зірку для Goodluck GL4500/5200

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил Goodluck GL4500 і GL5200. Тарілка, яку також називають барабаном зчеплення, приймає обертання від відцентрової муфти та передає його на окрему ведучу зірку. Зірка приводить ланцюг у рух по шині, тому стан барабана, його посадки та суміжних деталей впливає на рівномірність роботи ланцюгового приводу.

Виконання під знімну зірку відрізняється від суцільної тарілки, у якій зубчаста частина становить із барабаном одну деталь. Розбірна конструкція дає змогу замінювати зношену зірку окремо, якщо сам барабан зберіг правильну геометрію та придатну посадку. У разі пошкодження тарілки її можна замінити без обов’язкової заміни інших справних компонентів. Склад конкретного ремонтного набору потрібно уточнити до придбання: представлена позиція ідентифікована як тарілка, а окрему зірку на зображеннях товару не показано.

Коли потрібна перевірка приводу

Огляд барабана та суміжних деталей потрібний при ривках ланцюга, сторонньому шумі з боку зчеплення, помітному люфті, заїданні або нерівномірному передаванні обертання. Такі ознаки можуть бути пов’язані не лише з тарілкою, а й зі зношенням ведучої зірки, підшипника, муфти, ланцюга чи шини. Тому перед установленням оцінюють усю ділянку приводу: посадкову поверхню барабана, стан зірки, вільне обертання підшипника та характер зношення ланцюгової гарнітури.

Якщо на старій тарілці є деформація, тріщини, виражене вироблення в місці контакту з муфтою або пошкодження центральної посадки, подальша експлуатація може супроводжуватися биттям і нестабільним рухом ланцюга. Нова деталь має обертатися рівно, без перекосу та надмірного радіального люфту. Одночасна перевірка зірки й підшипника допомагає не переносити попередню несправність на встановлений барабан.

Як підібрати відповідну тарілку

Основними орієнтирами є моделі Goodluck GL4500/5200 і конструкція під знімну ведучу зірку. У бензопил сімейства 4500/5200 трапляються різні варіанти ланцюгового приводу, тому збігу назви моделі недостатньо. Нову тарілку порівнюють зі знятою за зовнішнім діаметром і глибиною барабана, загальною висотою, формою центральної частини, розмірами посадки та розташуванням опорних поверхонь.

Окремо перевіряють сумісність із зіркою та ланцюговою гарнітурою. Мають значення крок ланцюга, кількість зубців зірки й тип її посадки на барабан. Точні значення для цієї позиції у вхідних характеристиках не наведені, тому параметри беруть зі старого правильно підібраного комплекту або вимірюють до замовлення. Поєднувати деталі з різною посадковою геометрією не можна: навіть зовні подібна тарілка може неправильно встановитися або отримати зайвий люфт.

• Призначення: передавання обертання від відцентрового зчеплення до ведучої зірки та пиляльного ланцюга.
• Тип: барабанна тарілка під окрему знімну зірку.
• Заявлена застосовність: бензопили Goodluck GL4500 і GL5200.
• Підбір: за геометрією барабана, центральною посадкою та параметрами використовуваної зірки.

Установлення та контроль після ремонту

Роботи виконують на заглушеній та охололій бензопилі, унеможлививши випадковий запуск. Після зняття бічної кришки, шини й ланцюга привод розбирають з урахуванням розташування шайб, підшипника та кріпильних деталей конкретної модифікації. Посадкові місця очищають і оглядають. Тарілка має встановлюватися без перекосу, а знімна зірка — вільно займати передбачене положення без заклинювання.

Після складання вручну перевіряють переміщення ланцюга по шині та регулюють його натяг. Під час першого запуску контролюють відсутність биття, незвичного шуму, перегрівання й ривків. Точне порівняння зі знятою тарілкою та спільна оцінка барабана, зірки й підшипника допомагають відновити плавне передавання обертання та уникнути повторного розбирання бензопили.
