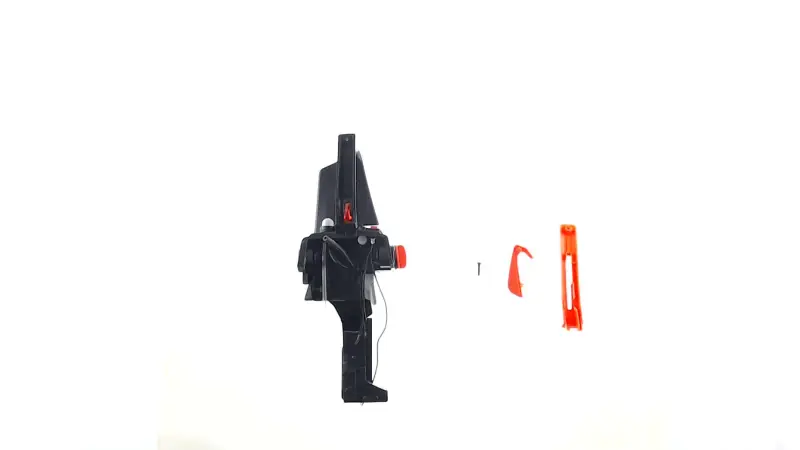

Задня рукоятка з паливним баком і праймером для Goodluck GL4500/5200 SVET

Задня рукоятка з баком і праймером для Goodluck GL4500/5200

Вузол SVET призначений для ремонту бензопил Goodluck GL4500 і GL5200. Він поєднує задню рукоятку з корпусом паливного бака та праймером, тому підходить для заміни відповідної частини пили в разі пошкодження корпусу, порушення герметичності бака або потреби відновити штатну конфігурацію з ручним підкачуванням палива. Таке виконання дає змогу працювати не з окремою оболонкою рукоятки, а із зібраною корпусною частиною паливної системи.

Задня рукоятка є місцем утримання бензопили й водночас утворює корпус паливного бака. Вбудований праймер застосовується для попереднього підкачування палива перед запуском. Для правильного встановлення має значення не лише позначення GL4500 або GL5200 у назві пили, а й фактична конфігурація демонтованої деталі: серед бензопил сімейства 4500/5200 трапляються варіанти як із праймером, так і без нього. Ця версія розрахована саме на виконання з праймером.

Що перевірити під час добору

• Модель бензопили. Деталь заявлена для Goodluck GL4500 і GL5200; позначення моделі потрібно звірити до розбирання інструмента.
• Наявність праймера. На рукоятці, яку замінюють, має відповідати схема з ручним підкачуванням палива, адже корпус без праймера має іншу конфігурацію.
• Форму корпусу. Порівняйте загальний контур, розташування кріпильних точок, горловини бака та місць приєднання паливних шлангів зі старою частиною.
• Розташування органів керування. До монтажу перевірте посадкові місця деталей керування та напрямок їх з’єднання з механізмом подавання палива.
• Стан суміжних деталей. Паливні шланги, кріплення та сполучені частини не повинні заважати посадці корпусу або спричиняти перекіс після затягування.

Практична цінність конструкції

• Поєднання рукоятки та паливного бака в одному корпусі дає змогу замінити пошкоджену корпусну частину без окремого добору бака до рукоятки.
• Виконання з праймером відновлює передбачене для цієї модифікації попереднє підкачування палива перед запуском.
• Сумісність із двома зазначеними моделями полегшує пошук деталі для поширених бензопил Goodluck серій GL4500 і GL5200 за умови збігу конфігурації.

Встановлення та перевірка після ремонту

Перед монтажем бензопилу звільняють від залишків палива й очищають ділянку з’єднання, щоб забруднення не потрапили до бака та шлангів. Демонтовану рукоятку варто зберегти до завершення ремонту: за нею перевіряють положення кріплень, прокладання паливних ліній, розміщення праймера та взаємне положення деталей керування. Шланги приєднують без перегинів і натягування, а кріплення затягують рівномірно, не допускаючи перекосу корпусу.

Після складання потрібно перевірити вільний хід курка та пов’язаних із ним деталей, роботу праймера, щільність з’єднань паливних ліній і відсутність підтікань. Якщо геометрія кріплень, розташування горловини або схема шлангів відрізняються від демонтованої частини, примусово встановлювати вузол не слід. Для бензопили іншої серії чи версії без ручного підкачування потрібне відповідне виконання рукоятки.

Ця задня рукоятка SVET підходить для планового ремонту Goodluck GL4500/5200, коли потрібен корпус паливного бака саме з праймером. Уважне порівняння старої деталі до монтажу допомагає врахувати можливі відмінності між модифікаціями та відновити правильне розташування паливних ліній і органів керування.
