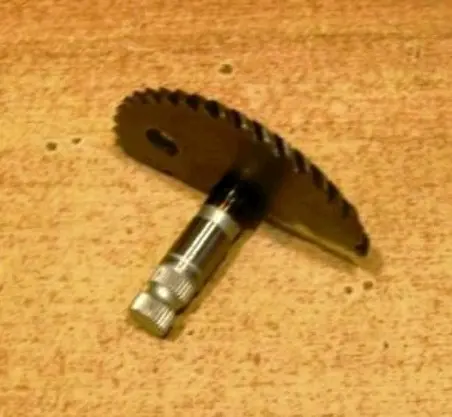

Сектор кікстартера 4T GY6 50, L=55 мм

Сектор кікстартера 4T GY6 50, L=55 мм

Заводний сектор, який також називають півмісяцем, призначений для ножного пускового механізму чотиритактних скутерних двигунів GY6 50. Деталь приймає рух від важеля кікстартера та через зубчасте зачеплення передає його пусковій шестерні. Під час натискання на важіль сектор повертається на валу, залучає зубці механізму й допомагає провернути двигун для запуску. Виконання завдовжки 55 мм розраховане на відповідну конфігурацію механізму, тому цей розмір потрібно враховувати під час добору.

Призначення та будова

Деталь поєднує вал зі шліцьовим зовнішнім кінцем і секторну зубчасту частину. На шліцьовій ділянці закріплюється важіль ножного запуску, а напівкруглий зубчастий вінець взаємодіє із суміжними деталями всередині кришки варіатора. Така будова перетворює обмежений хід важеля на обертання шестерень пускового механізму. Після відпускання важеля встановлені у скутері поворотні деталі мають вивести механізм із зачеплення та повернути педаль у початкове положення.

Сектор застосовується на чотиритактних китайських скутерах сімейства GY6 50. Для цієї позиції підтверджена сумісність із двигунами 139QMA/1P39QMA та 139QMB/1P39QMB. Позначення сімейства двигуна залишається головним орієнтиром, однак лише його недостатньо: у зовні подібних пускових механізмах трапляються виконання з іншою довжиною вала та відмінною геометрією спряження. Версія L=55 мм має відповідати демонтованій деталі й посадковим місцям конкретної кришки.

Що перевірити перед вибором

• Тип двигуна: деталь розрахована на чотиритактну платформу GY6 50 та зазначені модифікації 139QMA/139QMB з їхніми похідними позначеннями.
• Довжину: значення L=55 мм потрібно зіставити зі знятим сектором; близькі варіанти іншої довжини не є прямою заміною.
• Форму зубчастого вінця: порівняйте радіус сектора, розташування зубців, їхній крок і ділянку зачеплення зі старою деталлю.
• Посадку вала: перевірте загальну конфігурацію ступенів вала та відповідність місцям, у яких він обертається всередині кришки.
• Шліцьовий кінець: зовнішня частина має підходити до важеля кікстартера без перекосу та надмірного люфту.
• Суміжні деталі: оцініть стан відповідної шестерні, втулок, поворотної пружини й обмежувачів, адже їхнє зношення впливає на роботу нового сектора.

Причиною заміни зазвичай стають сколоті або помітно зношені зубці, пошкодження шліців, люфт у посадці чи ситуація, коли важіль прокручується з пропусками та не передає повний хід механізму. Хрускіт, періодичні зриви зачеплення й неповне повернення педалі потребують перевірки не лише півмісяця, а й усіх деталей, що контактують із ним. Установлення нового сектора за значного зношення відповідної шестерні може не усунути несправність.

Установлення та перевірка після ремонту

Монтаж виконують у штатні посадкові місця пускового механізму під кришкою варіатора. Перед складанням очищають зону встановлення, перевіряють вільне обертання вала та відсутність пошкоджень на спряжених поверхнях. Зубчасту частину розміщують у правильному початковому положенні відносно пускової шестерні, а поворотну пружину встановлюють за схемою конкретного двигуна. Під час розбирання зручно заздалегідь зафіксувати положення пружини, шайб, втулок та обмежувачів, щоб зберегти передбачений порядок деталей.

Після складання важіль має проходити свій хід без заклинювання, упевнено передавати зусилля та самостійно повертатися в початкове положення. Перевірку спочатку проводять плавним натисканням без різких ударів. Якщо педаль рухається з надмірним опором, не повертається або зубці прослизають, механізм потрібно повторно розібрати та перевірити взаємне положення сектора, пружини й відповідної шестерні. Точний збіг двигуна, довжини 55 мм і геометрії старої деталі допомагає вибрати належний сектор для відновлення ножного запуску скутера.
