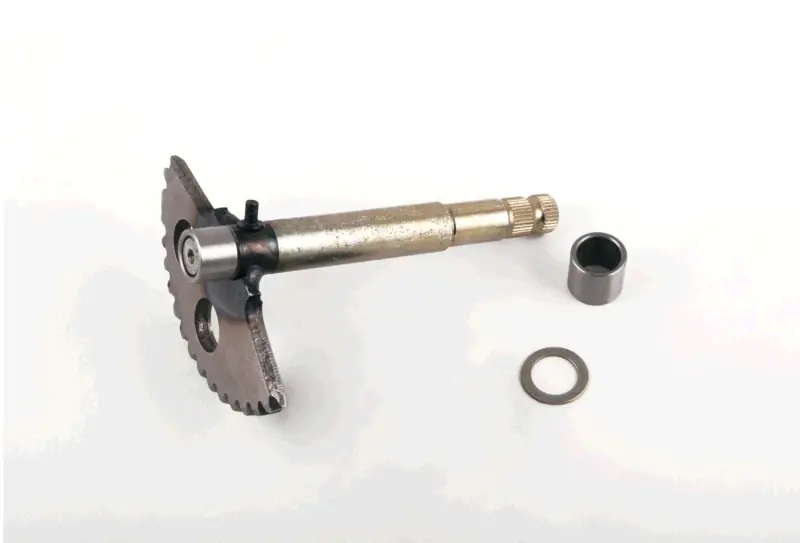

Вал-сектор кікстартера GY6 125/150, 138 мм, із втулками

Вал-сектор кікстартера GY6 125/150 завдовжки 138 мм

Деталь призначена для ножного пускового механізму чотиритактних двигунів сімейства GY6 об’ємом 125 і 150 см³. Вал сприймає поворот важеля кікстартера, а зубчастий сектор передає рух на спряжену шестерню механізму запуску. Завдяки цьому двигун можна провернути натисканням на пускову ніжку. Модифікація завдовжки 138 мм застосовується з двигунами 152QMI/1P52QMI та 157QMJ/1P57QMJ, проте перед замовленням потрібно перевірити виконання встановленого механізму: для GY6 випускають схожі вали іншої довжини.

Конструкція та призначення

На одному кінці вала виконана зовнішня шліцьова посадка для важеля кікстартера, а з протилежного боку розташований зубчастий сектор напівкруглої форми. Під час натискання на важіль сектор взаємодіє з відповідною шестернею та передає зусилля далі пусковим механізмом. Після відпускання педалі вал має повернутися у початкове положення разом зі справною поворотною пружиною. До комплекту виконання входять втулки, пов’язані з посадкою та опорою вала в кришці.

Вал-сектор монтується в лівій кришці картера, де розміщений механізм кікстартера. Стан його зубців, опорних поверхонь і шліців безпосередньо впливає на чіткість зачеплення. Зношений сектор може спричиняти прослизання важеля, хрускіт, заклинювання, сторонній шум або неповне повернення ніжки. Схожі ознаки виникають і через пошкодження відповідної шестерні, втулок чи поворотної пружини, тому під час розбирання перевіряють увесь механізм, а не лише одну деталь.

Що перевірити перед вибором

• Тип двигуна: чотиритактний GY6 об’ємом 125 або 150 см³; підтверджені позначення двигунів — 152QMI/1P52QMI та 157QMJ/1P57QMJ.
• Повну довжину: для цієї модифікації вона становить 138 мм. У продажу трапляються варіанти на 129, 147, 153, 154 мм та іншої довжини, тому самого позначення GY6 недостатньо.
• Форму зубчастого сектора: порівняйте кількість, профіль і розташування зубців зі знятою деталлю, а також положення обмежувальних і посадкових ділянок.
• Посадку важеля: зовнішній кінець має відповідати шліцьовому з’єднанню штатної ніжки кікстартера.
• Опори в кришці: перевірте стан посадкових отворів і відповідність втулок. Надмірний бічний люфт порушує взаємне положення зубців.
• Суміжні деталі: відповідна шестерня, поворотна й фрикційна пружини, шайби та стопорні деталі не повинні мати зношення або пошкоджень.

Рекомендації щодо встановлення

Для заміни знімають важіль кікстартера та ліву кришку картера, після чого розбирають пусковий механізм із урахуванням положення шайб, стопорних деталей, шестерні та пружин. Перед складанням очищають посадкові місця й перевіряють, чи немає виробітку в отворах кришки. Вал має обертатися без перекосу, сектор — правильно входити в зачеплення, а поворотна пружина — займати передбачене конструкцією положення. Точне розташування її зачепів і послідовність складання потрібно витримувати за ремонтною документацією конкретного двигуна.

Після монтажу до остаточного складання варто вручну перевірити повний хід важеля, повернення у початкове положення та вільне роз’єднання механізму. Ніжка не повинна провалюватися, залишатися внизу або рухатися з вираженим заїданням. Якщо новий сектор не суміщається з відповідною шестернею чи кришка встановлюється із зусиллям, продовжувати складання не можна: спочатку повторно звіряють довжину вала, положення втулок, шайб і пружини. Правильно підібраний вал-сектор відновлює штатне передавання зусилля від ніжки кікстартера та підходить для ремонту пускового механізму сумісних GY6 125/150.
