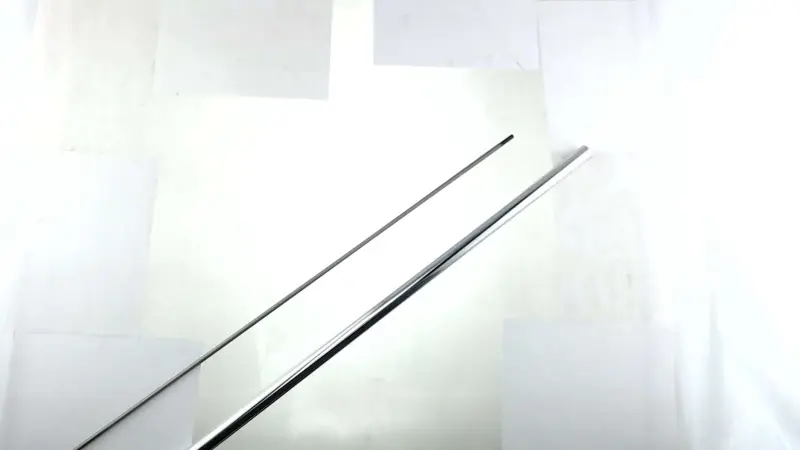

Штанга мотокоси в зборі 9×9T, Ø26 мм, вал Ø8 мм, 1530 мм SVET

Штанга мотокоси в зборі SVET 9×9T

Штанга призначена для ремонту мотокоси з прямим приводом різального оснащення. Усередині зовнішньої труби розміщується жорсткий приводний вал: під час роботи він приймає обертання з боку двигуна та передає його нижньому редуктору, на якому закріплена косильна головка або ніж. Таке виконання поєднує напрямну трубу й узгоджений із нею вал, тому підходить для заміни пошкоджених або зношених деталей приводу за умови збігу всіх посадкових параметрів.

Ця версія розрахована на конфігурацію 9×9T: приводний вал діаметром 8 мм має з’єднання на 9 шліців з кожного боку. Зовнішній діаметр труби становить 26 мм, довжина вала — 1530 мм. Ці параметри визначають з’єднання штанги з корпусом зчеплення та нижнім редуктором, тому обирати деталь лише за загальною довжиною або зовнішньою подібністю не можна.

Що перевірити під час добору

Штанги мотокіс зі схожою формою можуть відрізнятися діаметром труби, довжиною внутрішнього вала, його товщиною та виконанням кінців. Існують варіанти з іншою кількістю шліців, а також з’єднання «квадрат — шліци», які не є взаємозамінними з версією 9×9T. Перед установленням порівняйте нову деталь зі знятою штангою та перевірте:

• зовнішній діаметр труби — 26 мм;
• діаметр приводного вала — 8 мм;
• довжину вала — 1530 мм;
• по 9 шліців на обох кінцях вала;
• відповідність посадки верхнього й нижнього редукторів трубі Ø26 мм і валу Ø8 мм;
• розташування кріплень рукоятки, підвісу, захисного кожуха та органів керування відносно старої штанги.

Позначення 9×9T стосується саме конфігурації кінців приводного вала. Якщо на мотокосі встановлено квадратний наконечник, вал і сполучена деталь мають іншу кількість шліців або використовується труба діаметром 28 мм, ця модифікація не підійде без заміни пов’язаних компонентів.

Коли потрібна заміна

Перевірка штанги необхідна після сильного удару, деформації труби, появи помітного люфту, стукоту або заїдання приводу. Причиною несправності також можуть бути зношені шліци, втулки всередині труби, корпус зчеплення чи редуктор. Перед заміною потрібно розібрати привод і визначити пошкоджену частину, щоб нова штанга не працювала з несправними сполученими деталями.

Під час монтажу вал повинен вільно розміщуватися всередині труби, а його шліцьові кінці — повністю входити у відповідні посадкові місця з боку двигуна та редуктора. Не слід стягувати з’єднання кріпленням, якщо вал не увійшов у зачеплення: перекіс або невідповідність профілю може пошкодити шліци. Після складання перевіряють надійність фіксації труби, відсутність осьового люфту та вільне обертання приводу вручну відповідно до порядку обслуговування конкретної мотокоси.

Основні характеристики

• призначення: штанга з приводним валом для мотокоси;
• виконання кінців вала: 9×9T;
• зовнішній діаметр труби: 26 мм;
• діаметр вала: 8 мм;
• довжина вала: 1530 мм;
• позначення товару: SVET.

Модель підходить для ремонту мотокіс, конструкція яких від початку передбачає пряму трубу Ø26 мм і жорсткий вал Ø8 мм із дев’ятьма шліцами на кожному кінці. Точний збіг цих параметрів забезпечує правильне сполучення двигуна, приводного вала та нижнього редуктора без добору деталі за приблизними розмірами.
