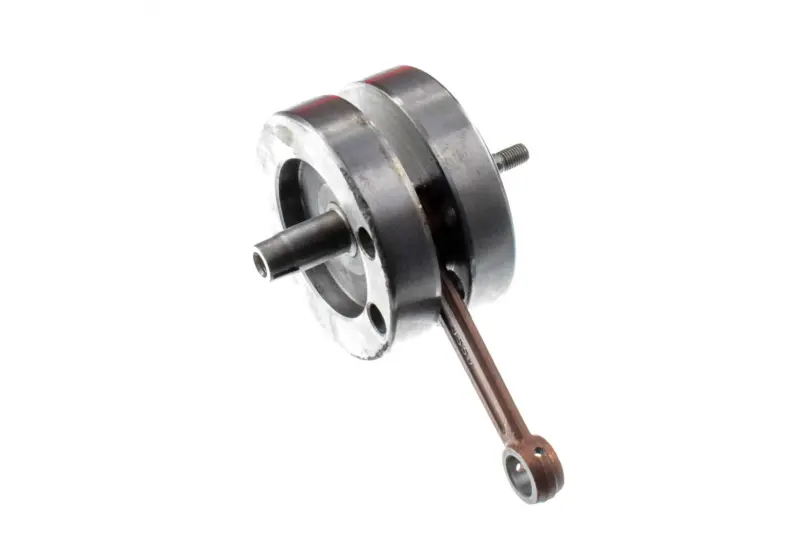

Колінвал для веломотора KL

Колінвал для двотактного веломотора KL

Деталь призначена для ремонту двигуна моторизованого велосипеда. Колінвал приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент далі на привід. Від стану цього механізму залежать рівномірність обертання, відсутність стороннього стукоту та правильне переміщення поршня в циліндрі.

Конструкція об’єднує дві щоки з валами та встановлений між ними шатун. Така збірка працює всередині картера, спирається на корінні підшипники й взаємодіє із суміжними деталями двигуна через обидва кінці вала. Колінвал розрахований на двотактний веломотор KL; належності двигуна лише до загальної категорії веломоторів недостатньо для точного добору, адже різні версії можуть відрізнятися посадковими розмірами та геометрією.

Коли потрібна заміна

Перевірка колінвала потрібна за появи стукоту з боку кривошипного механізму, відчутної вібрації, люфту шатуна, биття кінців вала або пошкодження різьби та посадкових поверхонь. Подібні ознаки можуть виникати й через зношені підшипники, тому перед розбиранням варто виконати діагностику всього сполученого механізму. Заміна доцільна, коли виміряне биття, стан шийок або люфт у з’єднанні шатуна виходять за допустимі значення для конкретного двигуна.

Що порівняти перед вибором

• Виконання двигуна: деталь добирають для двотактного веломотора версії KL, а не лише за зовнішньою подібністю.
• Геометрію валів: зіставляють довжину й діаметри обох кінців, форму посадок, розташування уступів, різьбу та з’єднувальні ділянки.
• Посадки під опори й ущільнення: перевіряють діаметри шийок та їхнє положення відносно щік, щоб штатні підшипники й сальники стали на свої місця.
• Параметри шатуна: порівнюють міжосьову довжину, ширину головок і діаметри отворів із демонтованою збіркою.
• Розміри щік і зміщення шатунної шийки: ці параметри мають відповідати внутрішньому простору картера та потрібному ходу поршня.

Для надійного порівняння старий колінвал вимірюють після очищення. Особливо уважно перевіряють обидві сторони: збіг одного кінця ще не підтверджує сумісність усієї деталі. Якщо двигун раніше ремонтували або складали з компонентів різних версій, орієнтуватися потрібно на фактичні розміри картера, підшипників, ущільнень, шатуна та суміжних деталей.

Установлення та контроль після складання

Монтаж виконують у розібраному картері з попереднім очищенням посадкових місць. Одночасно оцінюють стан корінних підшипників, сальників, прокладок і деталей, установлених на кінцях вала. Зношені опори або пошкоджені ущільнення можуть швидко погіршити роботу нового колінвала, тому їх перевіряють до остаточного складання.

Для встановлення застосовують відповідний пресовий або стягувальний інструмент. Ударна посадка здатна пошкодити різьбу й підшипники, порушити взаємне положення щік або створити осьове навантаження на шатун. Зусилля прикладають через призначені для цього поверхні, дотримуючись порядку складання конкретного двигуна. Після з’єднання половин картера вал має обертатися вільно, без заклинювання та торкання щік до корпусу.

До запуску двигуна перевіряють осьове положення колінвала, відсутність помітного биття, вільний рух шатуна та правильність установлення всіх суміжних компонентів. Різьбові з’єднання затягують із моментом, визначеним для відповідної модифікації веломотора. Ретельний добір і акуратний монтаж допомагають відновити штатне перетворення руху поршня на обертання та уникнути повторного розбирання двигуна через невідповідні посадки.
