Трос зчеплення для веломотора KL

Трос зчеплення для веломотора KL

Трос призначений для механічного керування зчепленням веломотора KL. Він з’єднує важіль керування з виконавчим механізмом: під час натискання на важіль внутрішній трос рухається всередині гнучкої зовнішньої оболонки та передає прикладене зусилля до зчеплення. Така схема дає змогу керувати розмиканням зчеплення з керма та застосовується у двотактних веломоторах відповідного виконання.

Деталь підходить для ремонту привода, у якому попередній трос розтягнувся, почав рухатися із заїданням, отримав пошкодження оболонки або обірвався. Нерівномірний рух може відчуватися як туге чи ступінчасте переміщення важеля. Перевірити трос також варто за наявності розпушених жил біля наконечників, помітних перегинів оболонки або неможливості отримати нормальний вільний хід звичайним регулюванням. Зношений трос доцільно замінити до остаточного обриву, особливо якщо керування вже потребує значно більшого зусилля.

Конструкція та призначення

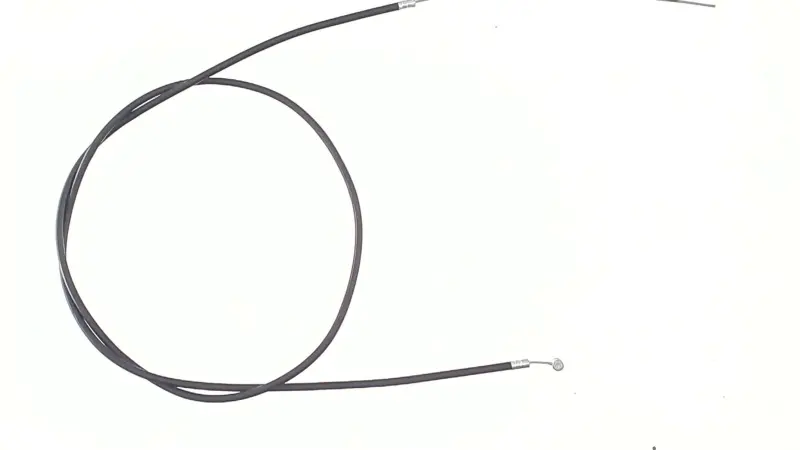

Трос виконаний у довгій чорній гнучкій оболонці. На кінцях передбачені металеві приєднувальні ділянки, потрібні для з’єднання з важелем і механізмом зчеплення. Зовнішня оболонка визначає напрямок прокладання, а рухома внутрішня частина передає тягове зусилля. Для нормального ходу оболонку потрібно укласти плавно, без заломів, надто крутих петель і місць, де її може затискати кріпленням або рухомими деталями.

Позначення KL стосується виконання веломотора, для якого заявлено цей трос. Картки аналогічної позиції також відносять його до тросів зчеплення для вітчизняних мопедів із двотактним двигуном. Водночас загальної назви техніки недостатньо для безпомилкового вибору: у різних версіях двигуна, важеля або привода можуть відрізнятися довжина оболонки, робочий запас внутрішнього троса та форма кінцевих з’єднань.

Що перевірити перед вибором

• Призначення: потрібен саме трос зчеплення, а не зовні подібний трос газу, гальма чи іншого органа керування.
• Довжину: зіставте загальну довжину нової деталі, протяжність зовнішньої оболонки та довжину вільних ділянок внутрішнього троса зі старою деталлю.
• Закінчення: порівняйте форму, розміри й спосіб фіксації обох наконечників, а також посадкові місця оболонки.
• Регулювальні з’єднання: перевірте розташування та виконання натягувача, який використовується у вашому приводі, його різьбу й посадку.
• Маршрут прокладання: переконайтеся, що довжини достатньо для штатного шляху від важеля до зчеплення без натягу під час повороту керма.

Найнадійніший спосіб добору — зняти попередній трос і зіставити деталі по всій довжині, а не лише за одним наконечником. Якщо старого троса немає, потрібно заздалегідь визначити точки його кріплення, передбачений маршрут і необхідні з’єднання на обох кінцях. Трос не повинен обмежувати поворот керма або самовільно натягуватися під час зміни його положення.

Установлення та регулювання

Перед демонтажем корисно запам’ятати розташування старої оболонки та місця її фіксації. Новий трос спочатку з’єднують із важелем і механізмом зчеплення, після чого прокладають передбаченим маршрутом. Оболонку слід відвести від поверхонь, що нагріваються, обертових частин і гострих крайок. Після закріплення перевіряють вільне переміщення важеля в усьому діапазоні повороту керма та налаштовують вільний хід відповідно до вимог конкретного веломотора.

Після встановлення важіль має рухатися рівномірно, повертатися без заїдань і впевнено керувати зчепленням. До поїздки потрібно кілька разів перевірити роботу привода на нерухомій техніці, оглянути фіксацію наконечників і переконатися, що оболонка ніде не зміщується. Якщо конструкція вашого веломотора відрізняється від виконання KL або неможливо точно зіставити з’єднання, добір і регулювання варто доручити фахівцеві з мототехніки.
