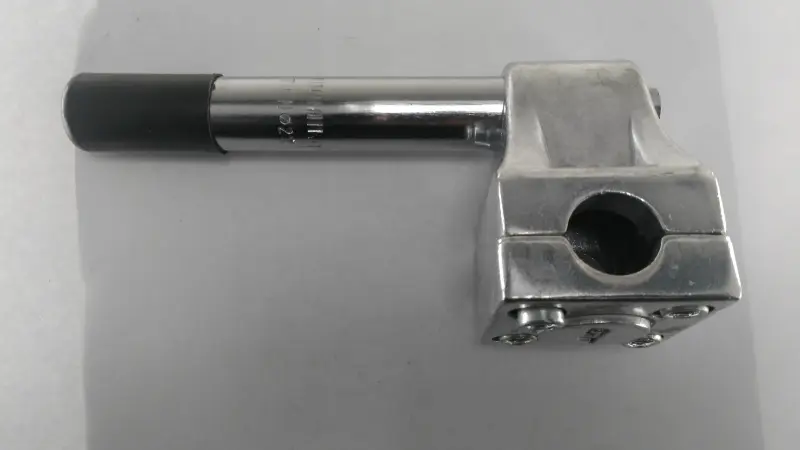

Штоковий винос керма BMX KL із чотириболтовим затискачем

Штоковий винос керма BMX KL

Винос з’єднує кермо зі штоком вилки та визначає його положення відносно кермової колонки. Ця модель призначена для BMX і має штокову схему: довга циліндрична частина встановлюється всередину різьбового штока вилки, а кермо фіксується в рознімному чотириболтовому затискачі. Такий формат застосовується на BMX і велосипедах відповідної конструкції, проте назва «універсальне кріплення» не означає сумісність із кожною вилкою чи будь-яким кермом.

Призначення та конструкція

Штоковий винос відрізняється від безрізьбових моделей способом монтажу. Він входить усередину кермової труби вилки та утримується розпірним механізмом, який затягується центральним кріпленням. Тому під час заміни потрібно визначити не зовнішній діаметр штока вилки, як для сучасних безрізьбових виносів, а внутрішній посадковий розмір труби та відповідний діаметр штока самого виносу.

Кермо розташовується в круглому посадковому каналі корпусу й притискається окремою пластиною за допомогою чотирьох болтів. Рознімна конструкція дає змогу встановити центральну частину керма без протягування всієї труби крізь закритий затискач. Це зручно, якщо на кермі залишаються гріпси, гальмівні ручки та інші органи керування: у багатьох випадках їх не потрібно знімати з одного боку лише заради заміни виносу.

Як перевірити сумісність

Під час добору порівняйте деталь зі знятим виносом і виміряйте сполучувані ділянки штангенциркулем. У штокових BMX-системах трапляються близькі за значенням, але не взаємозамінні розміри. Навіть невелику різницю не слід компенсувати надмірним затягуванням, примусовим розширенням затискача або випадковою проставкою. Призначення для BMX визначає клас деталі, але не скасовує перевірку параметрів конкретного велосипеда.

• Діаметр штока виносу: має відповідати внутрішньому посадковому діаметру кермової труби вилки.
• Діаметр центральної зони керма: вимірюється саме в місці затискання, а не на ділянці під гріпсу.
• Тип кермової колонки: модель розрахована на штокове встановлення всередину труби, а не на зовнішній затискач безрізьбової системи.
• Виліт і підйом: порівнюються зі старою деталлю, оскільки вони впливають на положення керма та посадку велосипедиста.
• Довжина штока: повинна давати змогу вибрати потрібну висоту зі збереженням належної глибини встановлення.

Встановлення та регулювання

Перед монтажем перевірте стан кермової труби, розпірного механізму, різьби та всіх болтів. Шток вводиться у вилку не вище позначки мінімальної глибини: відповідна лінія має залишатися всередині труби. Далі корпус вирівнюють відносно переднього колеса, кермо центрують у затискачі та налаштовують його нахил. Болти притискної пластини затягують поступово й рівномірно, контролюючи однакове прилягання сторін, а остаточний момент обирають за вимогами виробника велосипеда або кріплення.

Після складання кермо не повинно прокручуватися в затискачі, а винос — зміщуватися відносно вилки. Також перевірте вільний поворот керма та розташування тросів: після зміни висоти, вильоту чи нахилу їхньої довжини має вистачати в усьому діапазоні повороту. Модель підходить для ремонту BMX зі штоковою кермовою системою, якщо збігаються обидва основні посадкові діаметри, геометрія та допустима глибина встановлення.
